大部分顯示器更新方式都是橫向-由左至右由上而下，而儲存在內存中的圖像也是相同的方法。旋轉功能是設計成逆時針 90° 或 180° 旋轉圖像，對使用者來說是無負擔的，因?yàn)樾D(zhuǎn)主要靠硬件就可完成的。旋轉功能主要是靠寫入內存方向旋轉來達成 (參考 REG[02h] bit 2-1)，在效率方面使用硬件完成旋轉功能較軟件完成旋轉更好。

鏡像功能指的是左右鏡像，鏡像是使用硬件來達成功能，因此對使用者是無負擔的；鏡像功能在內存寫入時需要設定緩存器(參考 REG[02h] bit 2-1)。在效率方面使用硬件完成旋轉功能較軟件完成旋轉更好。

注：當 REG[12h] Bit3 VDIR = 1， PIP 窗口、圖形光標、文字光標都將會被自動禁能。旋轉功能只支持單片機直接寫入圖片方式，對其他DMA，繪制圖形等功能沒有影響。

一、鏡像

   寄存器：REG[02h] bit 2-1



  API函數：

      //鏡像

      HSCAN_L_to_R();    //左到右

      HSCAN_R_to_L();   //右到左

      VSCAN_T_to_B();   //上到下

      VSCAN_B_to_T();  //下到上

測試函數：

      SPI_NOR_initial_DMA(0,0,1,1,0);

      DMA_24bit(2,0,0,200,220,200,0);   //DMA圖片



      Draw_Triangle_Fill(0xff0000,220,20,220,170,320,170);   //畫三角形


      Select_Font_Height_WxN_HxN_ChromaKey_Alignment(24,2,2,0,0);

      Print_GB2312String(3,0,0,0,250,800,480,0xff0000,0x0000ff,"瑞佑12ABab"); //調用字庫

測試效果：

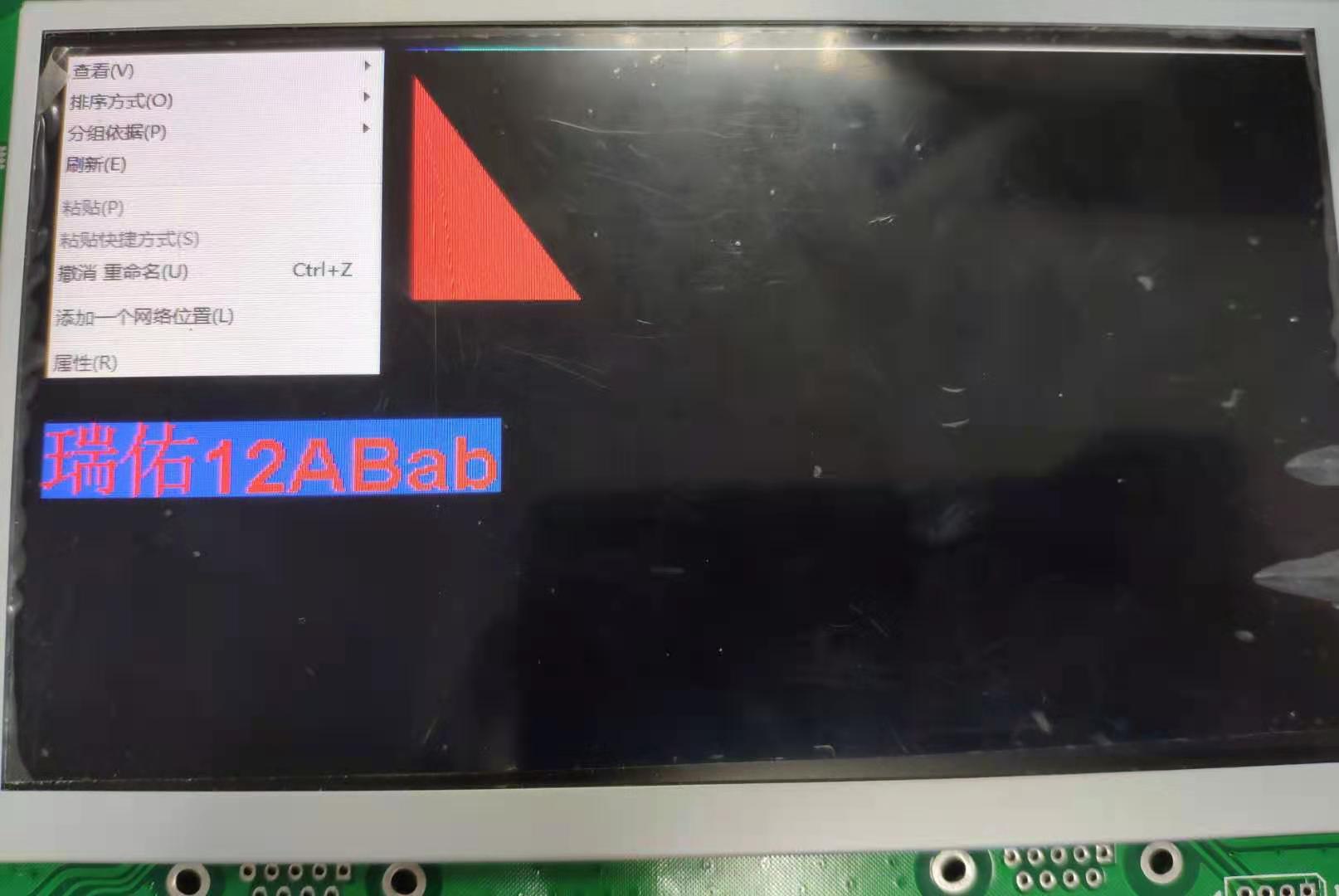

1：默認值
HSCAN_L_to_R();   //左到右

      VSCAN_T_to_B();   //上到下

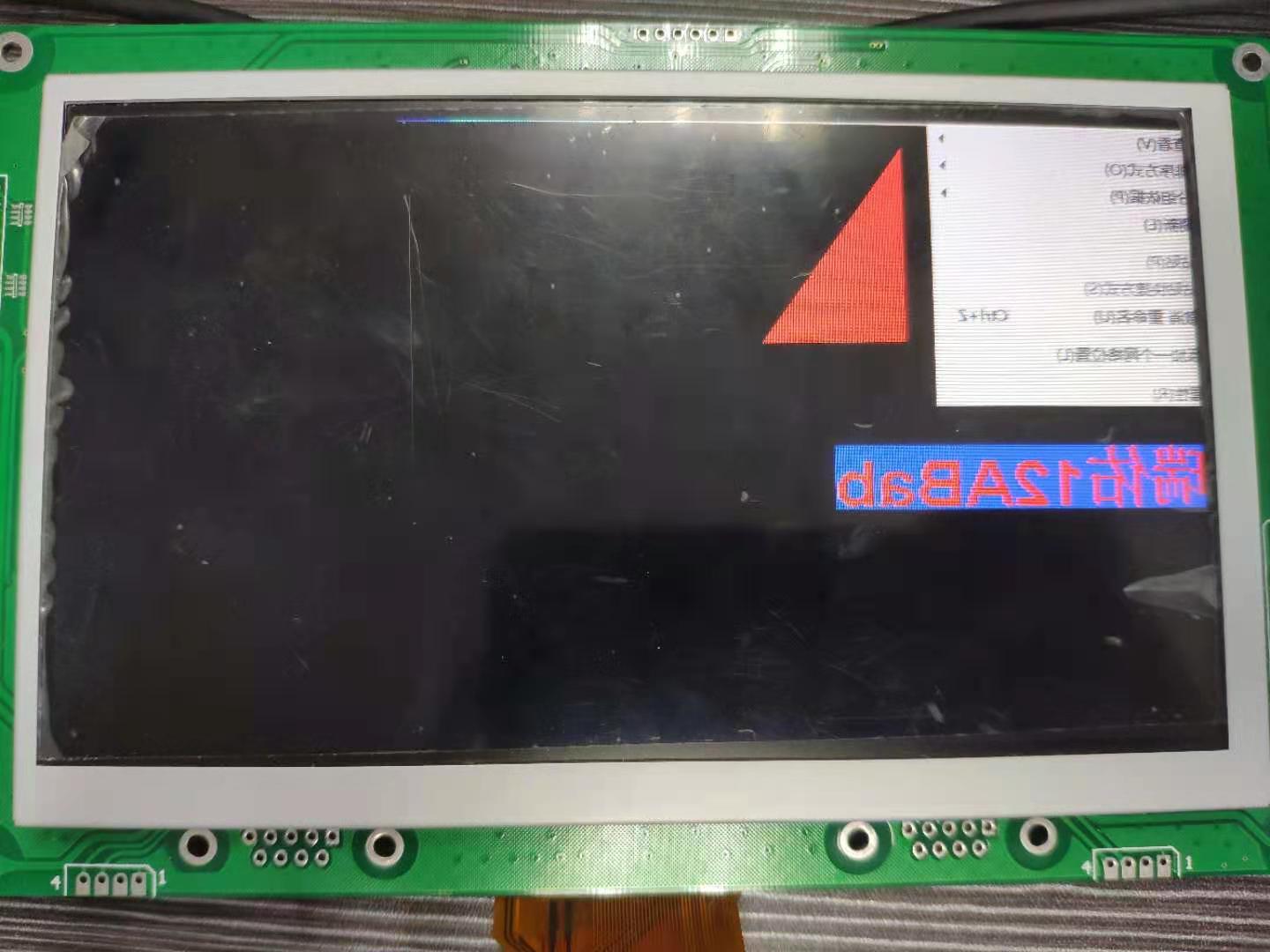

  2：左右鏡像
       HSCAN_R_to_L();   //右到左

       VSCAN_T_to_B();   //上到下

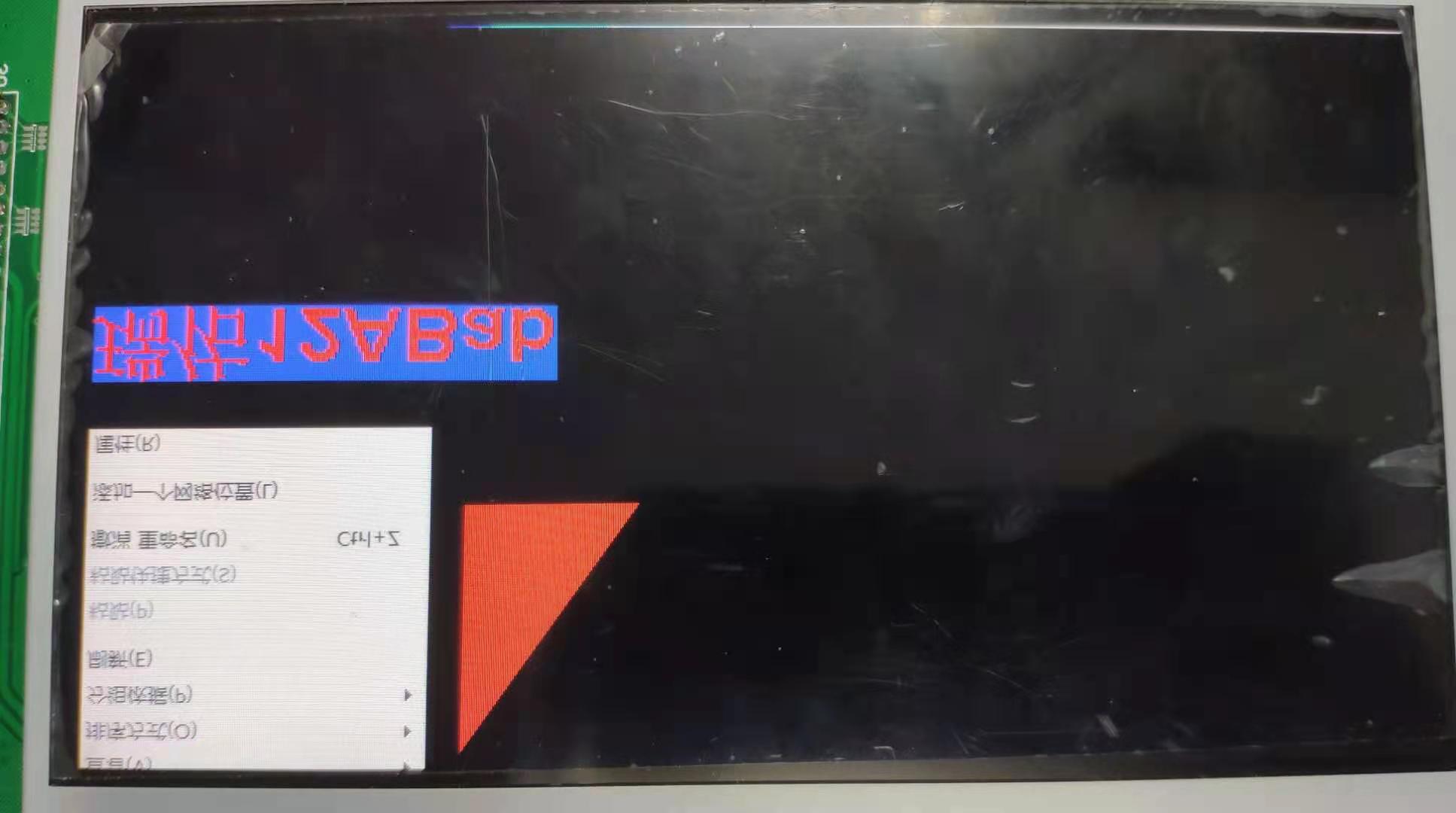

  3：上下鏡像
       HSCAN_L_to_R();  //左到右

       VSCAN_B_to_T();  //下到上

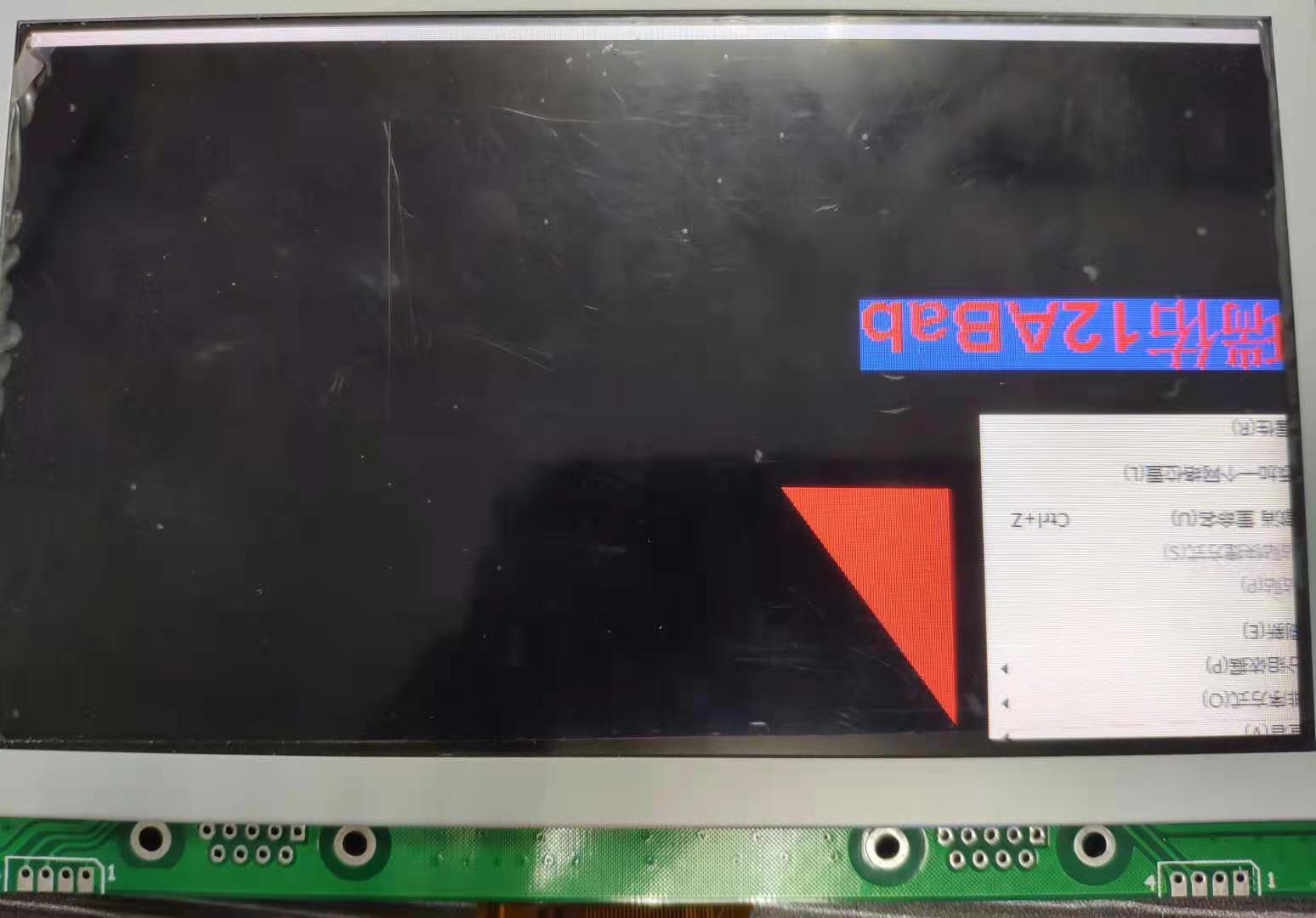

  4：左右鏡像
       上下鏡像
       HSCAN_R_to_L();

       VSCAN_B_to_T();




二、旋轉

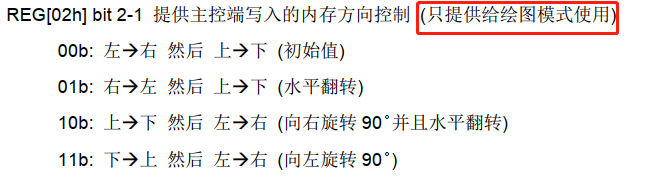

   寄存器：REG[02h] bit 2-1



API函數：

       MemWrite_Left_Right_Top_Down();  //從左到右上到下

       MemWrite_Right_Left_Top_Down();  //從右到左上到下

       MemWrite_Top_Down_Left_Right();  //從上到下左到右

       MemWrite_Down_Top_Left_Right();  //從下到上左到右

測試函數：

       MPU8_24bpp_Memory_Write (0,0,128,128 ,gImage_24);

       MPU8_24bpp_Memory_Write (200,0,128,128,gImage_24);

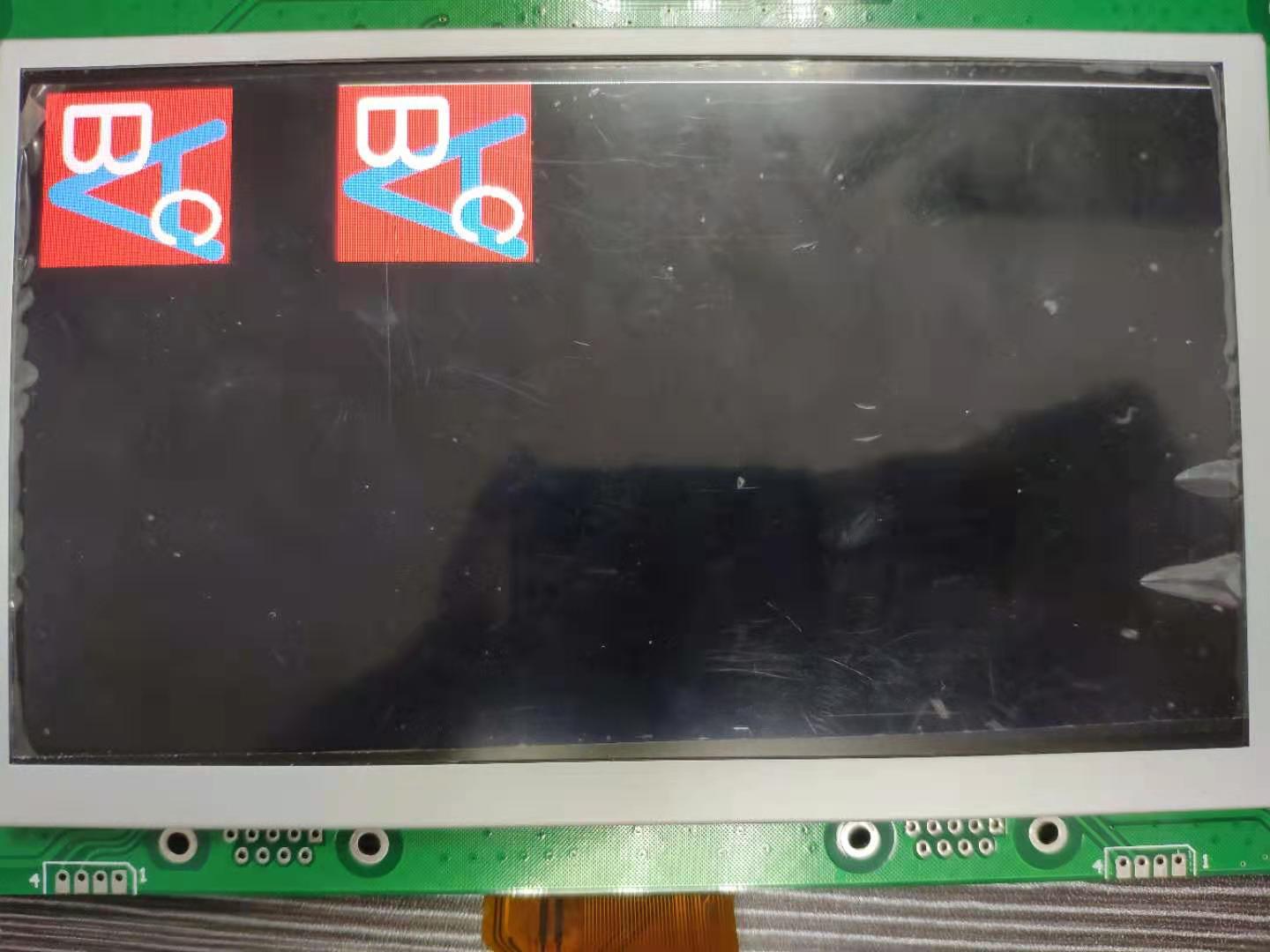

測試效果：

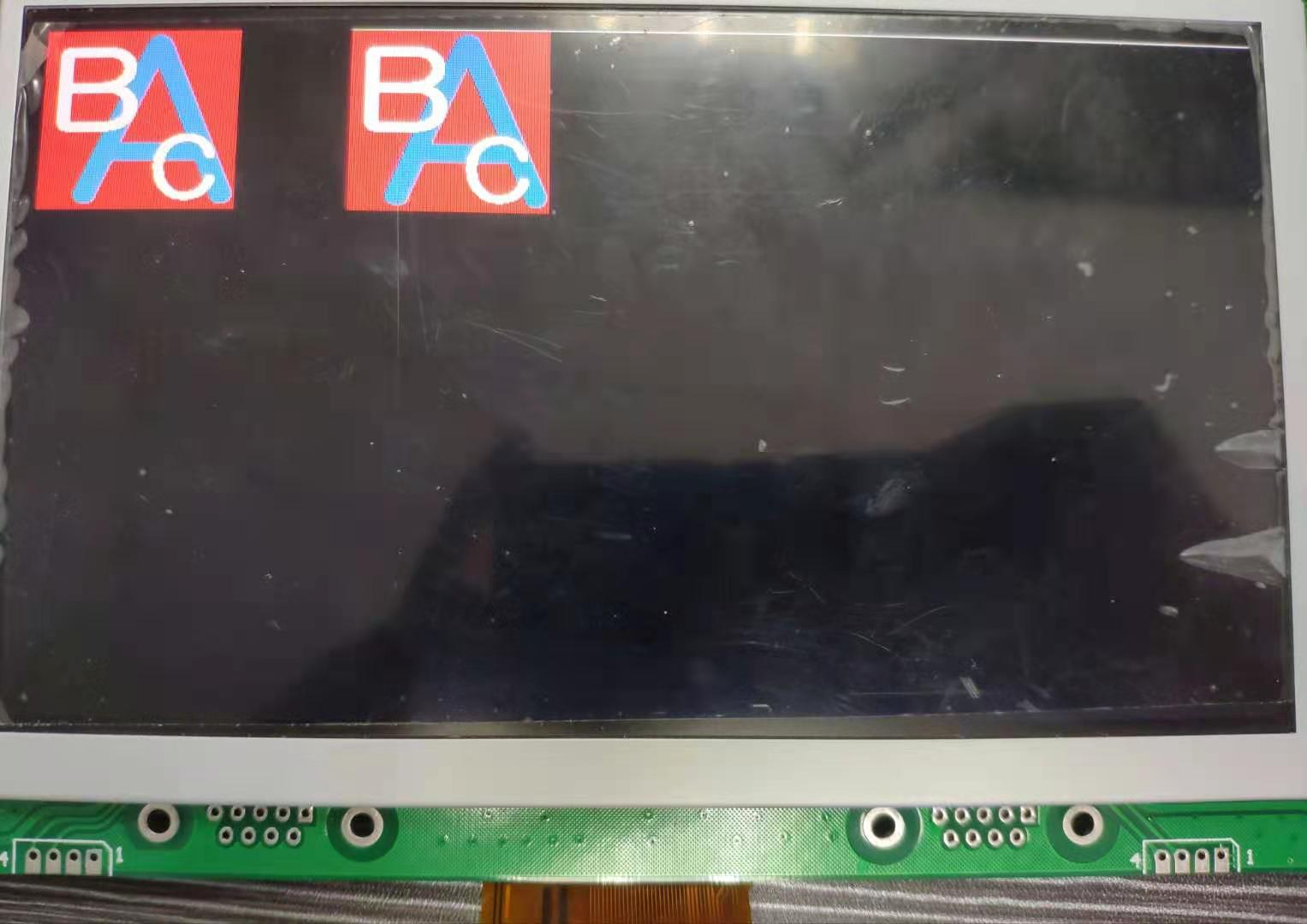

    1：（默認值）
       MemWrite_Left_Right_Top_Down();  //從左到右上到下

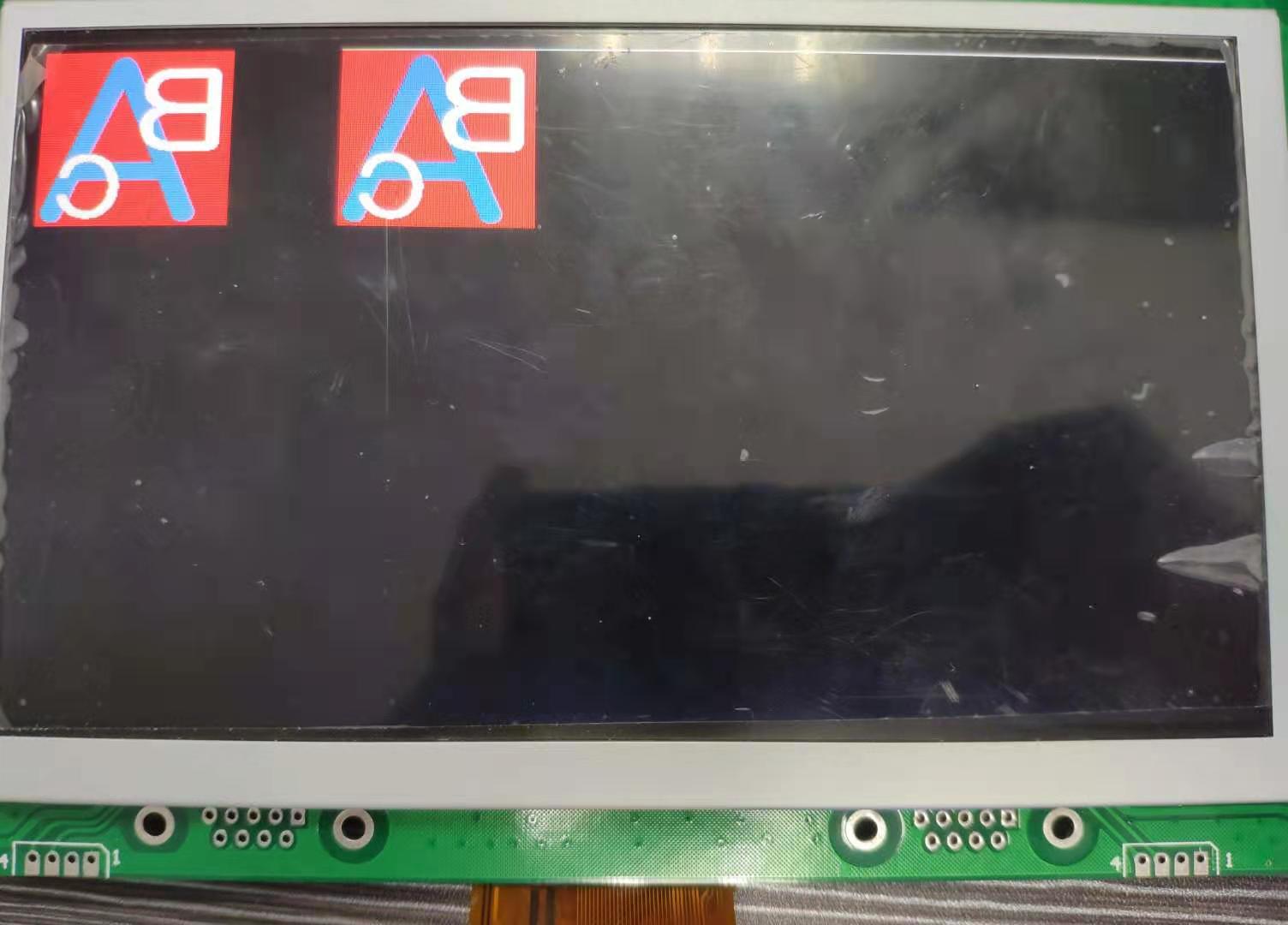

    2:水平翻轉
        MemWrite_Right_Left_Top_Down();  //從右到左上到下



   3：向右旋轉 90°并且水平翻轉

      MemWrite_Top_Down_Left_Right();  //從上到下左到右

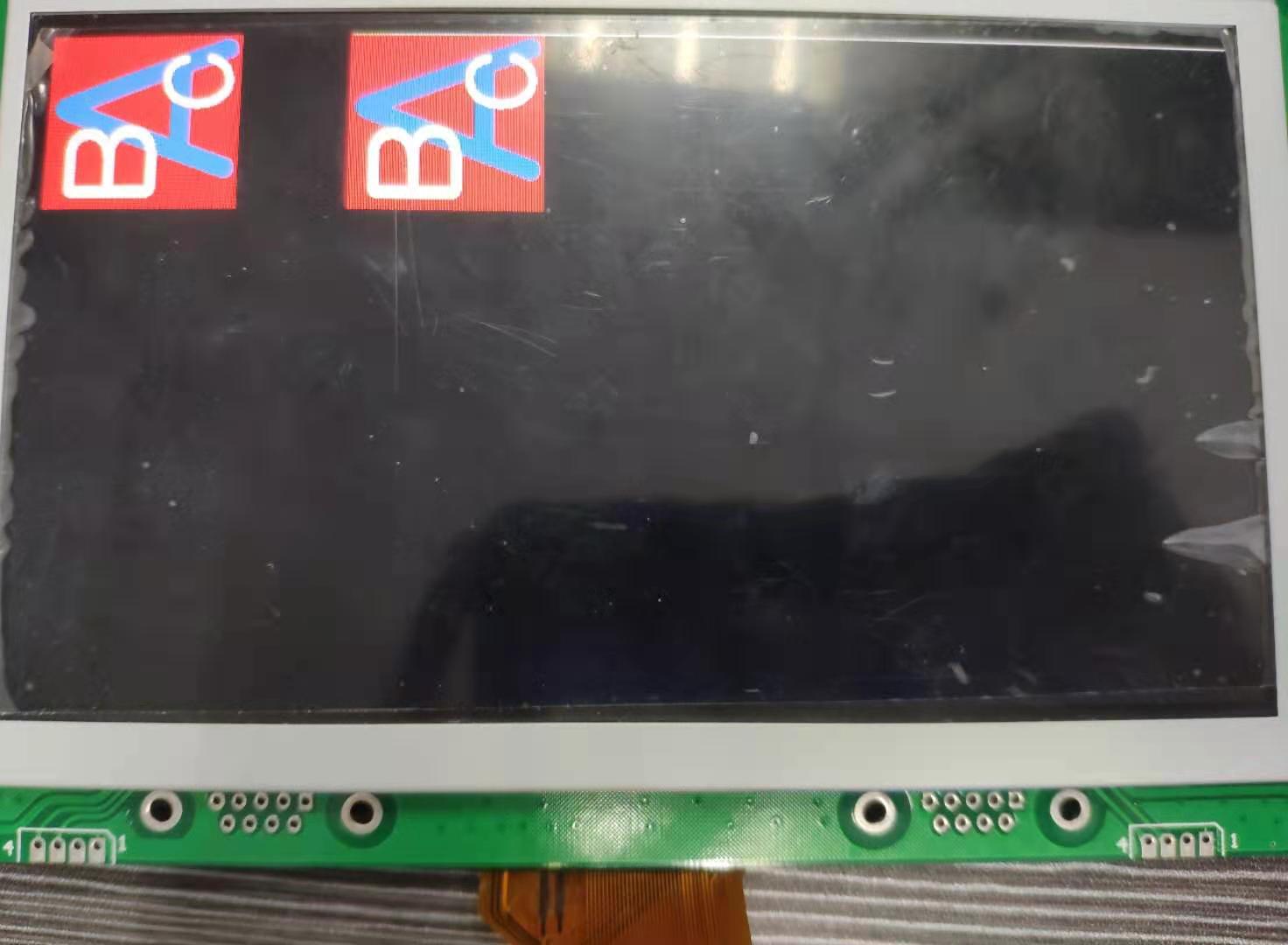

    4：向左旋轉90°

       MemWrite_Down_Top_Left_Right();  //從下到上左到右
