這一節我們重點說明RA8889控制彩色液晶顯示的主要硬件構成。做交互界面時要用哪種方案來顯示？這里列舉出四種最為流行的方法：
1. 工業主板（或安卓主板）+ TFT彩屏

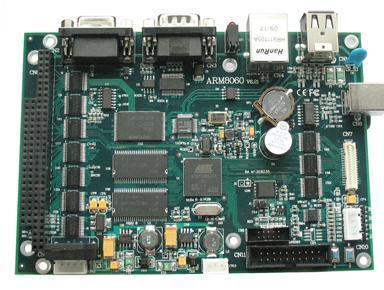

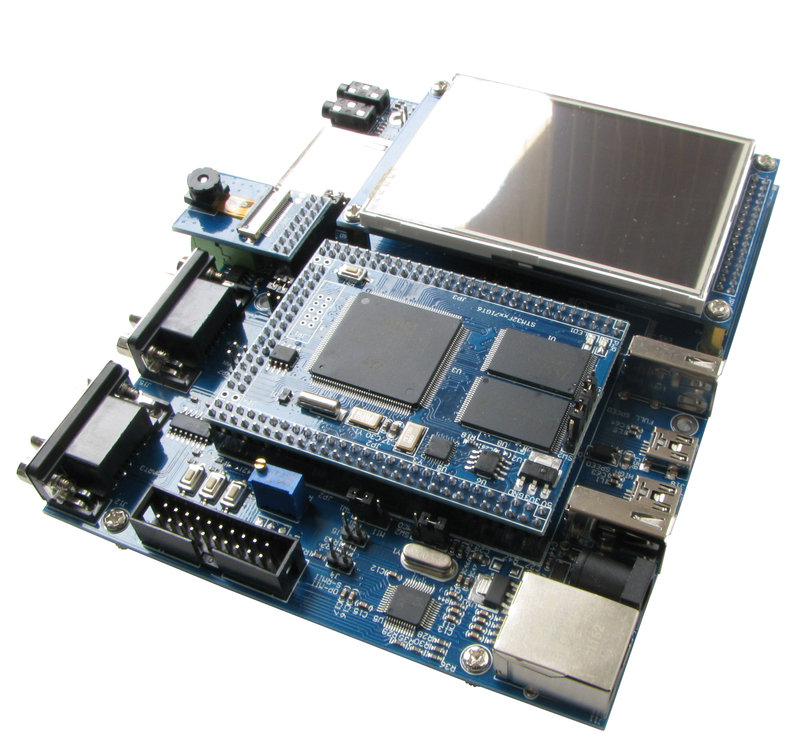

在彩色液晶屏剛面世的時候，初期只能采用控制主板+TFT彩色液晶屏來顯示，比較流行的就是嵌入式PC104主板，它相當于一臺小電腦，具有豐富的IO接口，以及液晶顯示屏接口，用戶只要基于Windows或者WinCE等系統進行編程即可做出各種顯示界面，再加一塊USB觸摸屏控制板就很容易做人機交互界面了，使用非常簡單，但成本比較高，如今比較流行的是安卓主板，也可以使用Linux系統，性價比已經相當不錯，但需要基于安卓或者Linux系統編程，軟件設計及使用上也有一定的門檻，主板硬件體積也偏大。
2. 自帶TFT控制器的單片機
隨著硬件集成化越做越高，許多單片機已內建TFT控制器，基本是ARM內核，比如使用廣泛的STM32F4系列芯片等，這種產品廠家眾多，大同小異，具有液晶屏的顯示接口，一般是直接描點顯示，界面可以結合各種GUI來設計，有ucgui（STemWin/emwin）、TouchGFX、GuiLite、LittlevGL等，用戶也是需要熟悉相應的軟件應用才行，也有一定的門檻。
3. 組態屏/單片機+指令屏模組
組態屏就是方便做人機界面，應用簡單，各個廠家的組態屏都有自己開發配套軟件，在做交互界面極其容易，一般用于生產線上的機器控制等，應用十分廣泛，但成本相對比較高。而另一種是使用指令屏，加一顆單片來控制就好了，單片機可通過串口、并口與指令屏通信，下命令給指令屏模組顯示即可，這種產品功能上比較簡單，一般用于顯示基本功能界面，對顯示效果要求不高的場合。

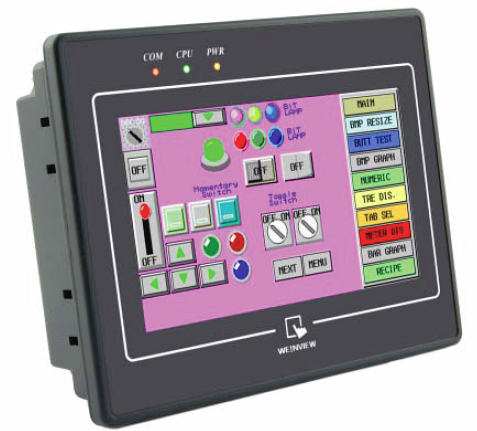

上圖為人機界面↑
上圖為指令屏↑
4. 單片機+控制芯片+TFT彩屏
早期大家用單片機也就接個單色屏，再多也只是低分辨率320*240以下帶控制功能的小彩屏， 顯示速度會比較慢，使用專用的控制芯片，顯示速度就很快了！
瑞佑（RAIO）一直致力于液晶控制芯片的研發與生產。單色控制芯片有RA8835、RA6963、RA8806等產品已被全球廣泛使用，之后又推出RA8875、RA8871M、RA8873M、RA8876、RA8877等彩色液晶屏控制芯片，目前也已被全球廣泛使用。所有的芯片都支持單片機控制，具有串口或者并口接口，對單片機要求很低。

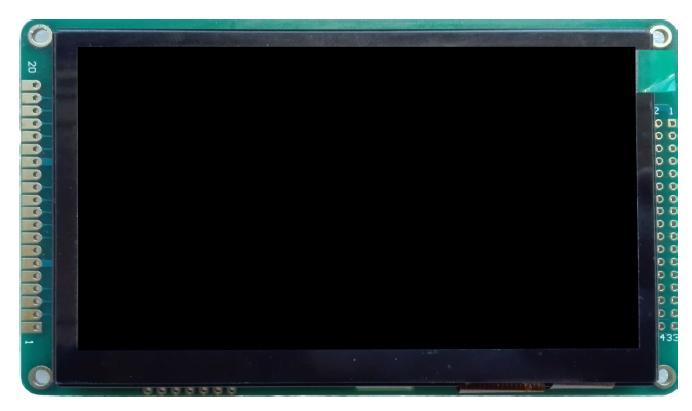

接下來我們開始介紹瑞佑最新推出的彩色液晶控制芯片RA8889硬件構成：
RA8889的集成度也相當高，它內部已集成128Mb顯存，因此用戶無需再外掛顯存芯片了，用戶只需要1顆單片機和FLASH（可選，可擴展1~4顆，F(xiàn)LASH和字庫芯片共用接口），另外一個接口直接接到TFT彩色顯示屏就好了。

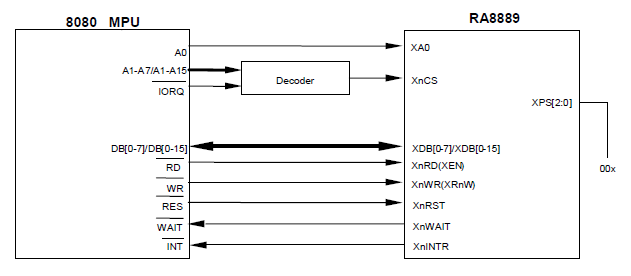

單片機使用8位或者16位接口如下：
單片機使用3線SPI接口如下：

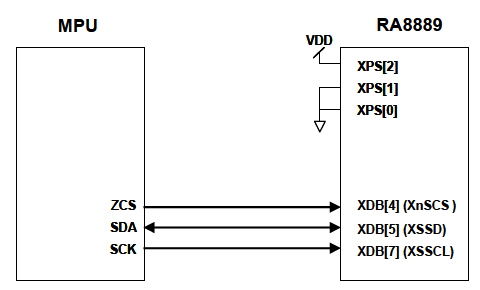

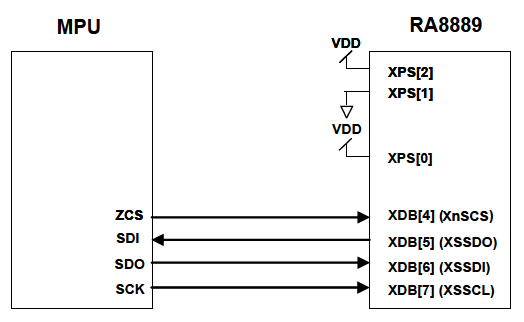

單片機使用4線SPI接口如下：

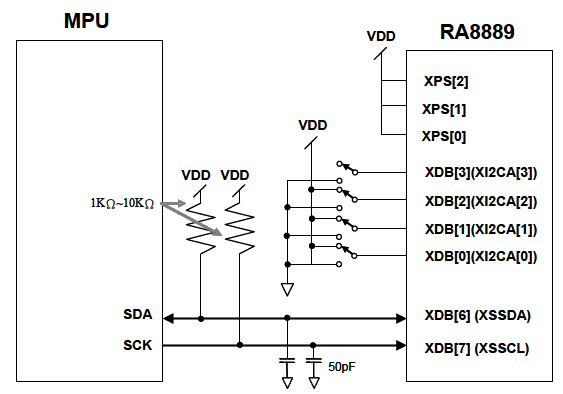

單片機使用IIC接口如下：
注：以上4種接口，用戶只要選取其一使用即可。
液晶屏接口定義：
舉個最常使用的液晶屏群創7寸 AT070TN92，這款屏是CMOS/TTL接口，除了RGB信號之外還有幾組液晶電壓VCOM、VGH、VGL等電壓需要外加，引腳定義如下：
引腳 代碼 說明 1，2 VLED+ 背光正極 3，4 VLED- 背光負極 5,36,38,48 GND 6，46 VCOM 信號電壓 7 VDD 數字VDD輸入 8 MODE 模式選擇 9 DE 數據使能 10 VS 垂直同步 11 HS 水平同步 12~19 B7~B0 藍色 20~27 G7~G0 綠色 28~35 R7~R0 紅色 37 DCLK 掃描時鐘 39 L/R 左右掃描方向 40 U/D 上下掃描方向 41 VGH Gate ON電壓 42 VGL Gate OFF電壓 43 AVDD 模擬VDD輸入 44 RESET 復位 47 DITHB 抖動控制 45,49,50 NC 空接 24位接線圖如下：

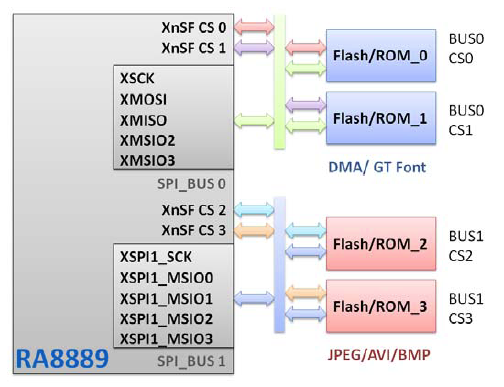

FLASH接口：

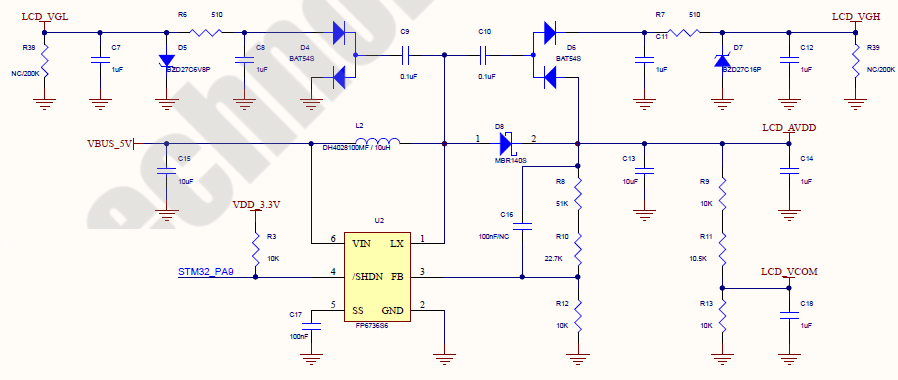

液晶屏信號電壓參考電路：
注：有些屏已將這部份電路集成進去了，不一定需要用戶自己設計了。
主體硬件框架如下：
介紹到這里，RA8889的硬件結構基本就介紹完了，是不是很簡單？當然電路雖然簡單，功能可是很豐富！僅管功能豐富，不用擔心，軟件也會很好寫的，就留到下一節我再詳細說明吧！
