MCU通過SPI連接RA8889等芯片故障怎么解決？
【硬件檢查】
一、確定硬件連接是否正確，并確認連接通斷，見下圖：
二、確定控制芯片（RA8889等）相關電壓是否正常？VCC=3.3V, LDO=1.2V，如果電壓不正常則檢查輸入連接，以及是否虛焊；另外要確保VCC電壓干凈，注意是否有外部干擾造成紋波過大。然后再確認晶振信號是否起振？如果不振，則確認是否有并聯1M歐電阻？或者可以換一顆晶振測試。
【軟件檢查】
三、檢查初始化：userdef.h中宏定義是否正確。如果正確，則可以單步運行。如果單步運行時在與RA8889通信時卡住，則說明通信不正常，這時候先檢查引腳配置，若沒有問題，再測試讀寫寄存器是否正常，方法如下：unsigned char temp;
//寄存器寫入
LCD_CmdWrite(0xAD);
LCD_DataWrite(0x11);
//寄存器讀回
LCD_CmdWrite(0xAD);
temp = LCD_DataRead();//判斷是否正常方法
if(temp==0x11)
{
//可通過點亮LED作為指示
}四、確定可正常讀寫RA8889等的寄存器之后，才進行初始化的檢查。請先單步運行，看看是具體在哪里卡住，逐一排查。參考代碼已打包在這個函數：
RA8889_Initial(); 或者 RA8876_Initial(); 等。
由于SPI接口采用模擬IO口通信，為何使用模擬IO口？因為兼容性較好。如果用戶想采用MCU的硬件SPI接口也可以，但需要驗證。理論上RA8889的SPI可以達到最高50MHz的通信速度。
需要注意的是通信延時函數需要注意變更為用戶自己的函數，否則SPI時序可能錯誤造成通信異常。

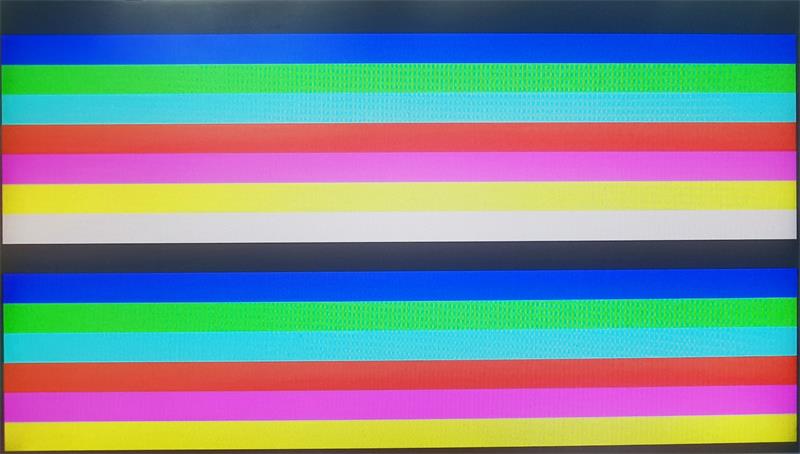

基本上以幾步確認完之后初始化就可以跑通了，說明SPI通信已正常。如果液晶屏參數配置正確，初始化后可以看到彩虹條顯示1秒后關閉：
在初始化函數最后面的代碼，如下：
Color_Bar_ON();
delay_seconds(1);
Color_Bar_OFF();
