RA8889/RA8876M/RA8877系列方案顯示不亮如何解決？
作者：Harchy 發表日期：2020-11-02 來源：菱致電子 瀏覽：
本文介紹RA8889和RA8876M及RA8877系列（包含RA8871M、RA8873M）芯片調試基本方法，剛做好樣品發現液晶屏點不亮怎么辦？本文先從硬件上進行說明，再?gòu)能浖线M(jìn)行說明，具體如下：
【硬件設計】
一、電壓：先檢查芯片的VDD電壓，確保都是3.3V；再檢查L(zhǎng)DO電壓，芯片內部有LDO電路，穩定輸出1.2V，這點也需要先確保，若電壓不正常就先檢查焊接是否有虛焊、短路。

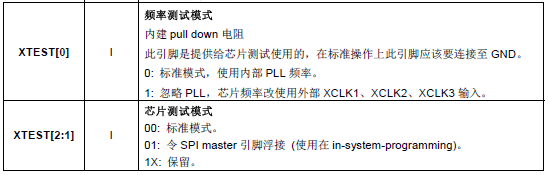

二、XTEST0~3：常規設計只需要下拉電阻到地即可。
三、檢查震蕩電路是否正常？若不起振，先檢查外部晶振范圍是否在10~15MHz，再確定晶振是否有并聯1MΩ電阻？若確定無問題，再檢查芯片和此相關電路是否有焊接不良的地方？若仍然沒有震蕩信號，可以更換新的晶振試試。

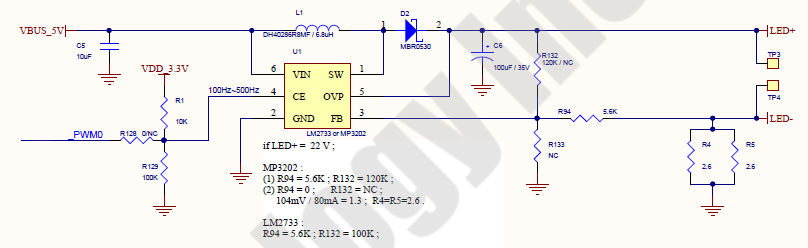

四、沒有背光？先確定是否有使用芯片的PWM來控制背光亮度？若有請先檢查PWM輸出，正常設定方式是PWM=HIGH時最亮，再檢查背光升壓電路的輸出電壓是否正常？這點也要注意要接上負載才能測量到升壓電壓，也要注意個別升壓芯片在空載時會升壓飽和從而燒毀！
五、檢查復位腳RST電壓：這個引腳開機復位后（通用IO連接即可），常態下應該為HIGH。

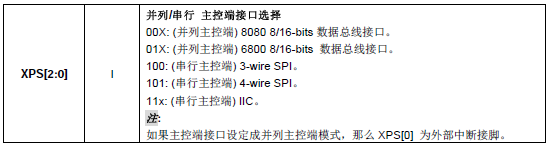

六、通信接口XPS0~2配置，請檢查硬件連接是否與軟件配置一致？
以上幾點逐一確認都無問題后，那么硬件基本就OK了，接下來再?gòu)能浖线M(jìn)行調試：
【軟件調試】
一、初始化設置：首先先在原廠提供的參考程序找到UserDef.h，依據自己的硬件進行相關設置，這個文件已經寫好一系列宏定義，包含芯片型號、通信方式、SDRAM型號、液晶屏型號、FLASH型號、擴展集通字庫型號、相關頻率、顯示模式等常用參數的設定，用戶可依據自己的情況進行選擇，若宏定義中查不到，可以使用相近定義先測試。
二、初始化設定好之后，可以執行 Color_Bar_ON(); 這個函數，看看是否可以正常顯示彩虹條，這個指令即使在沒有焊接SDRAM的情況下也可以顯示這個畫面，是芯片內部產能的時序，而不通過顯存緩存來顯示。若顯示正常，則表示硬件、軟件均已調通。
三、若以上兩點確認之后仍無法正常顯示彩虹條，則要檢查L(zhǎng)CD輸出接口信號是否有輸出信號，其中重點檢查PCLK、DE、HSYNC、VSYNC這幾腳是否有正常輸出到液晶屏上，確保液晶屏與控制芯片的連接正常。
四、若仍無法顯示，則要再確認液晶屏規格書，是否有要求先對液晶屏進行初始化？如有要求，也請不要遺漏。
經過以上硬件和軟件各要點的確認，一般可以正常顯示，若還有問題，則可以聯絡我們公司獲取更多技術支持！
