儀表刻度動態顯示控件

功能說明

本控件實現了一個動態旋轉的儀表刻度顯示效果，具有以下特點：

1. 雙圖層顯示機制
      - Layer0：顯示層，用于最終顯示效果
      - Layer1：繪制層，用于實時繪制和更新
2. 動態效果組成
      - 中心圓環：由三個同心圓組成，形成立體感
      - 大三角形：作為底色，角度范圍±20度
      - 小三角形：作為指示器，角度范圍±7度
      - 動態旋轉：以1度為單位進行旋轉
3. 顯示參數
      - 圓心坐標：(CIRCLE_ORIGIN_X, CIRCLE_ORIGIN_Y)
      - 外圈半徑：OUTER_RADIUS
      - 內圈半徑：INNER_RADIUS
      - 中心圓半徑：CENTER_RADIUS
4. 顏色方案
      - 底色三角形：使用CHROMAKEY_KEY_COLOR（底色）
      - 指示三角形：使用color65k_yellow（黃色）
      - 中心圓環：使用color65k_blue（藍色）

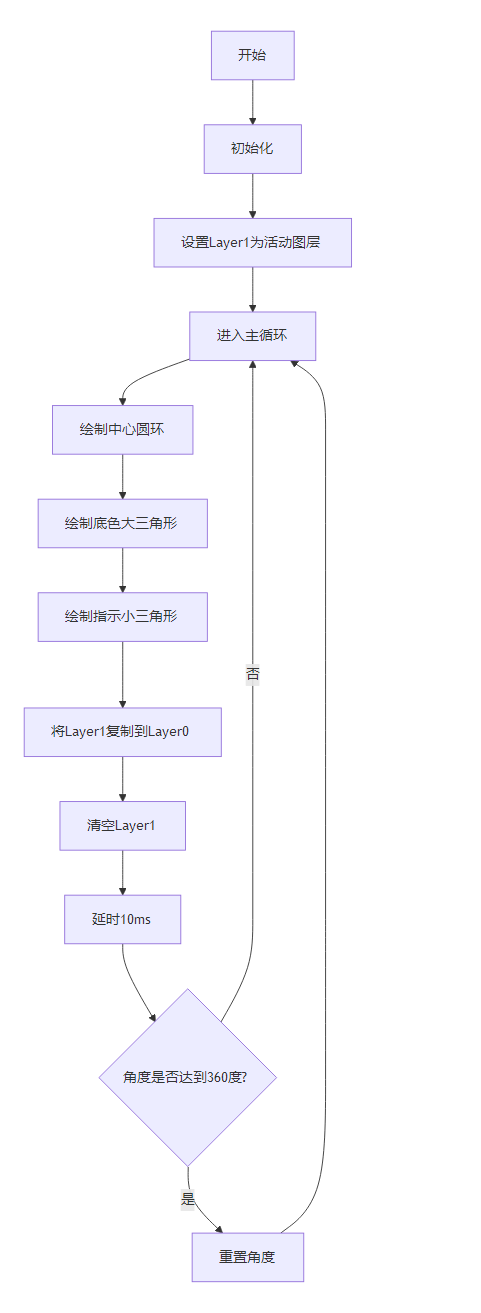

工作流程

使用說明

1. 初始化配置
      - 確保正確設置圓心坐標和半徑參數
      - 配置適當?shù)难訒r時間控制旋轉速度
2. 顯示效果調整
      - 可通過修改角度范圍調整三角形大小
      - 可調整顏色參數改變顯示效果
      - 可修改延時時間調整旋轉速度
3. 注意事項
      - 確保有足夠的顯示緩沖區
      - 注意三角函數計算的精度
      - 合理設置延時時間避免顯示卡頓

請至本站論壇：組件與控件中心下載源碼。
https://bbs.lcdvision.com.cn/plugin.php?id=raio_widgets:raio_widgets
