第二講單片機最小系統控制RA8889驅動彩色液晶屏硬件框架 作者：Harchy 發表日期：2023-07-13 來源：菱致電子瀏覽：

第一講單片機最小系統STM32F103C6T6通過RA8889驅動彩色液晶屏播放視頻

第二講單片機最小系統STM32F103C6T6控制RA8889驅動彩色液晶屏硬件框架

第三講單片機驅動彩色液晶屏控制RA8889軟件:如何初始化

第四講單片機驅動彩色液晶屏控制RA8889軟件:繪圖

第五講單片機驅動彩色液晶屏控制RA8889軟件:顯示文字：Part1.內部字庫

第六講單片機驅動彩色液晶屏控制RA8889軟件:顯示文字：Part2.外接字庫

第七講單片機驅動彩色液晶屏控制RA8889軟件:顯示文字：Part3.自建字庫
第八講單片機驅動彩色液晶屏控制RA8889軟件:顯示圖片
第九講單片機驅動彩色液晶屏控制RA8889軟件:認識顯存并進行讀、寫、復制
第十講單片機驅動彩色液晶屏控制RA8889軟件:圖像運算
第十一講單片機驅動彩色液晶屏控制RA8889軟件:播放avi視頻
第十二講單片機驅動彩色液晶屏如何打包bin檔
第十三講單片機驅動彩色液晶屏 bin檔的燒錄方法

硬件說明

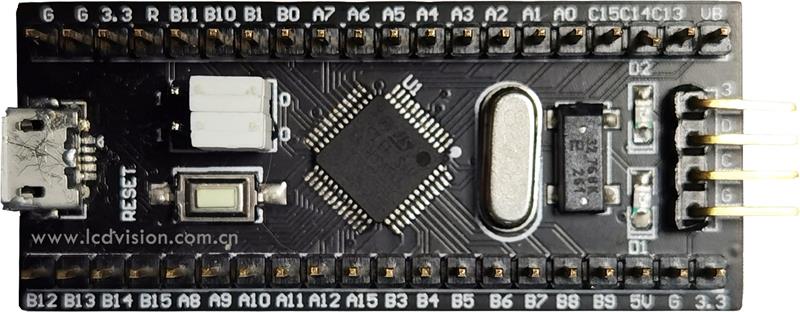

（1）采單片機最小開發板STM32F103C8T6 或者STM32F103C6T6，也可以使用其它單片機，采用這塊板主要原因是網上獲取容易并且價格低廉，編程也特別簡單:

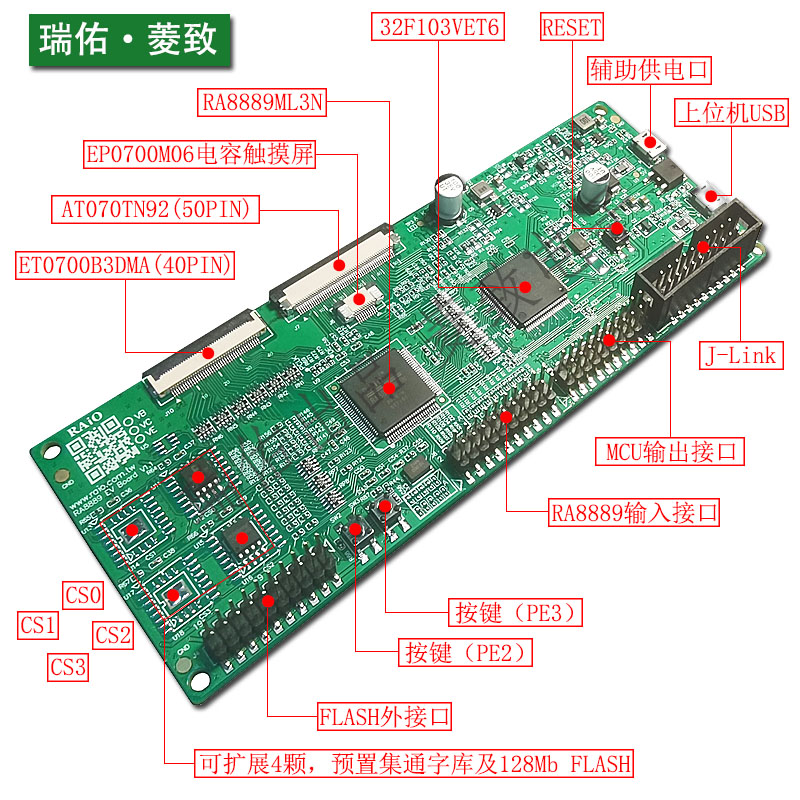

(2）瑞佑官方制作的RA8889開發板，用戶可以在淘上搜尋“RA8889開發板”即可找到并選購，同時也可以獲取技術支持。

硬件連接方法

（1）單片機最小板與RA8889開發板的連接，可以使用并口通信，也可以采用SPI通信，為了簡潔高效一些，在這里采用SPI-4進行通信，接線定義參考下表，SPI采用IO口模擬時序進行通信，兼容性會比較好，建議選用該方法來連接：

STM32F103C8T6	SPI-4	RA8889接口定義
PB12	NSS(ZCS)	SCS
PB13	MISO(SDI)	SDO
PB14 [1]	MOSI(SDO)	SDI
PB15	SCK	CLK
PA8	-	RST

[1]若要采用SPI-3通信，PB14引腳不必連接。

（2）RA8889接口硬件配置：以SPI-4為例，PS[2:0]=101，故RA8889開發板中需要將R141和R143兩處短接或者焊接0 ~ 1KΩ電阻即可，若為SPI-3則同理，PS[2:0]=100，換作將R143短接或者焊接0 ~ 1KΩ電阻即可。參考電路如下：

（3）下圖為SPI-4連接方式，用藍色線框起來了。左下腳還有一條線灰色線為共地接線，右側黃色線為RA8889的RESET信號使用。兩塊板連接只需要6條線即可，相當簡單！

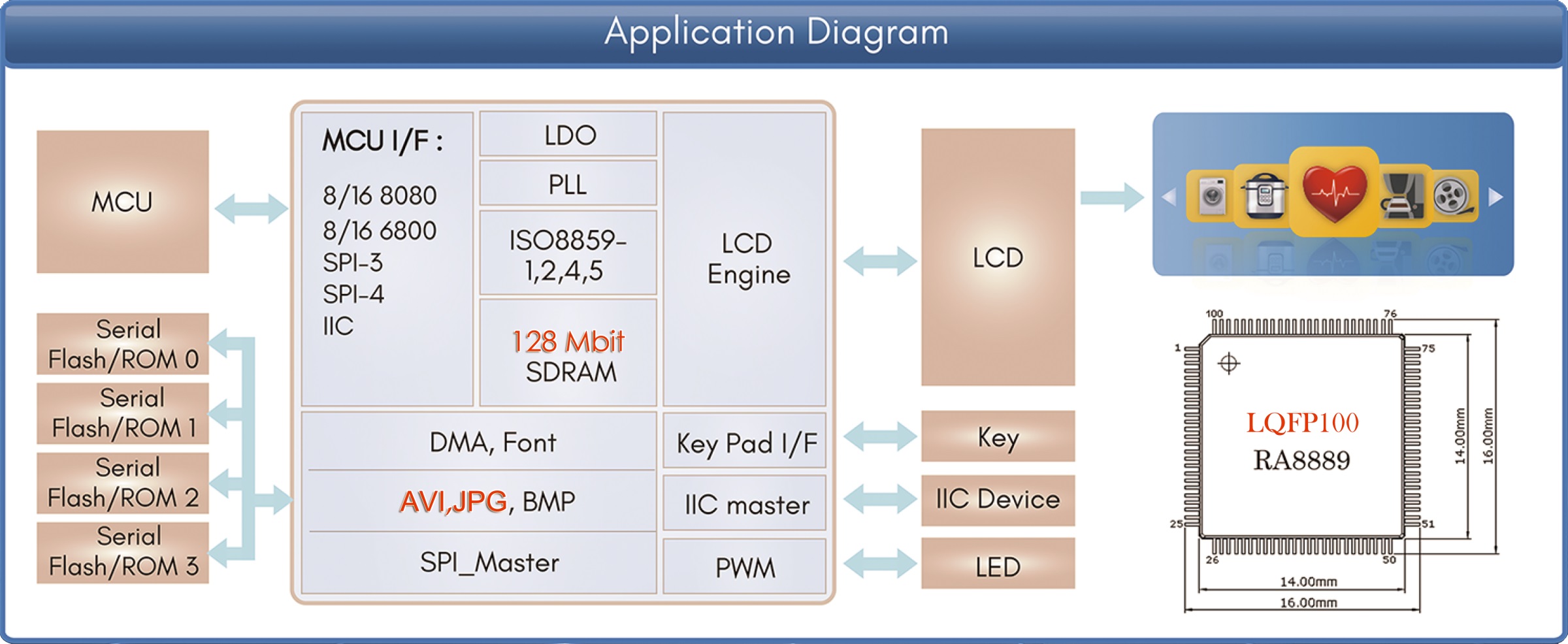

RA8889內部框架

RA8889是瑞佑科技自主開發的彩色液晶控制芯片，MCU接入簡單，可以采用串口或者并口與之通信，輸出為RGB888信號。內建128Mb顯存，用戶亦不再需要擴展顯存；內建解碼引擎，支持AVI與JPG格式，并具備DMA功能，因此對于MCU來說不管是顯示圖片還是播放影片都能夠容易地做到了。此外RA8889內建圖形加速引擎，有興趣可以繼續關注本章相關內容。
