自建漢字如何通過瑞佑的RA8876/RA8889等液晶控制芯片進行顯示
作者：Harchy 發表日期：2023-04-12 來源：菱致電子 瀏覽：
針對個別使用場合，實際使用到的中文字庫數不多，用戶就可以不需要單獨再掛一顆中文字庫芯片了，只要使用軟件生成漢字字模，然后采用瑞佑芯片RA8876或者RA8889等直接調用API就可以顯示漢字，從而可節省字庫芯片的成本，也簡化了設計。

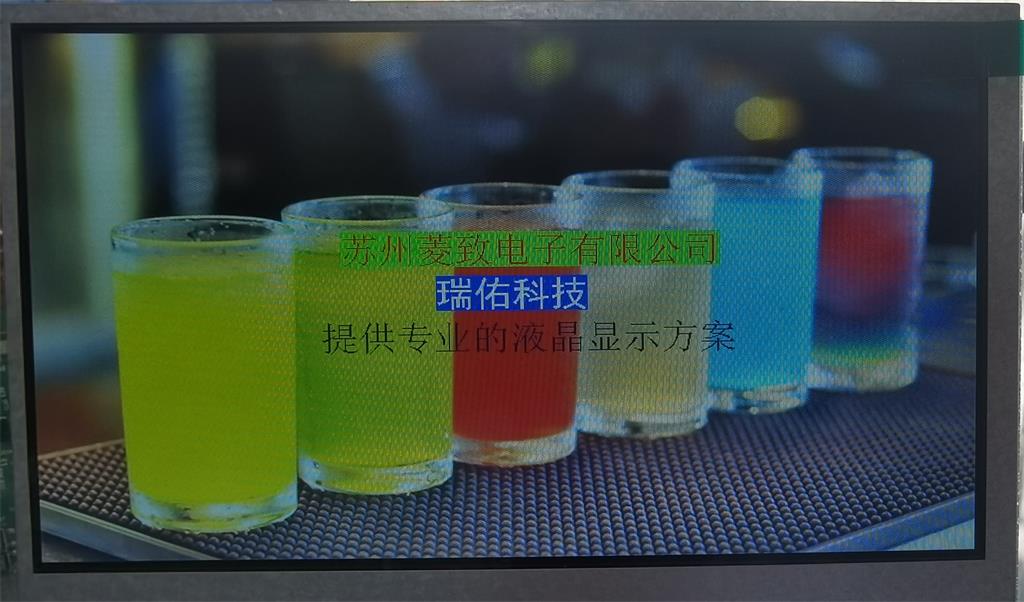

下圖為實例測試效果：
但此方法會占用MCU的存儲空間，設計時要注意考慮這點。下面詳細說明如何使用：
第一步、使用軟件生成字模，該軟件可從本站下載鏈接獲取，字模尺寸任意，比如32x32點漢字選擇24字號，在“輸入字串”前的空格填寫所有漢字，然后點擊該圖標立即生成點陣字模，最后保存。用戶也可以使用16x16，48x48等大小，只要存儲空間夠用就根據需求來做。若這種方法空間不夠，請與我們聯絡獲取技術支持，我們會推薦其它方法。

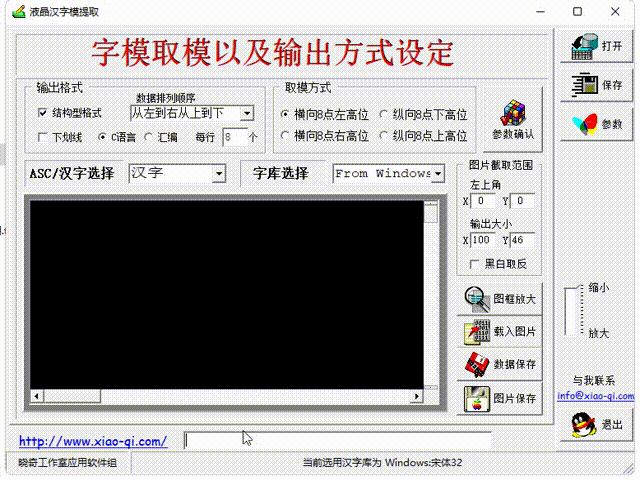

執行字模提取軟件Lcmzimo.exe后參考如下演示操作：
第二步、怎樣通過RA8876 / RA8889調用出來顯示？
我們選擇中文點陣的生成方式是從左到右，從上到下的排列方式，這與一般bmp圖片的排列方式一樣，故我們可以將漢字點陣當作單色圖片來調用即可，直接使用API接口，即瑞佑（RAIO)官方打包好的API函數：
(1)BTE_MCU_Write_ColorExpansion_MCU_8bit （文字非透明色）
(2)BTE_MCU_Write_ColorExpansion_Chroma_key_MCU_8bit （文字為透明色）
代入相應的參數即可，這里提醒一下參數中寬和高，即單文字點陣的寬和高。
針對用戶自建漢字的需求，我們也打包了一個新的API函數，同時提供給客戶下載使用，請至鏈接下載，實際調用就十分方便了：
補充一下，若是文字點陣太大，用戶也不用擔心顯示速度的問題：可以先將字庫寫入顯存?zhèn)溆茫@樣再調用時顯示速度就會很快。
也歡迎廣大客戶找我們進一步咨詢使用方法！
********************下載鏈接********************
分享名稱：LcmZimo.7z （字模提取軟件）分享鏈接：http://pan.lcdvision.com.cn/#s/9LkC6Ijw訪問密碼：AW5Xl**************************************************
分享名稱：UserFont_from_Matrix.7z （源代碼）分享鏈接：http://pan.lcdvision.com.cn/#s/9LkEGGRg訪問密碼：fhAHQ
