RA8889開發板如何通過外部燒錄器進行更新FLASH內容
作者：Harchy 發表日期：2022-04-01 來源：菱致電子 瀏覽：

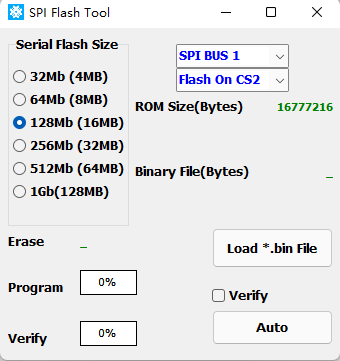

用戶使用RA8889的開發板時，經常會需要更新FLASH的內容，一種方法是使用AP tool，通過USB連接下位機進行在線更新，如下圖：
上面的方法需要頻繁更新下位機固件，這里要介紹另外一種方法，不需要改電路，即可通過外部燒錄器進行更新。

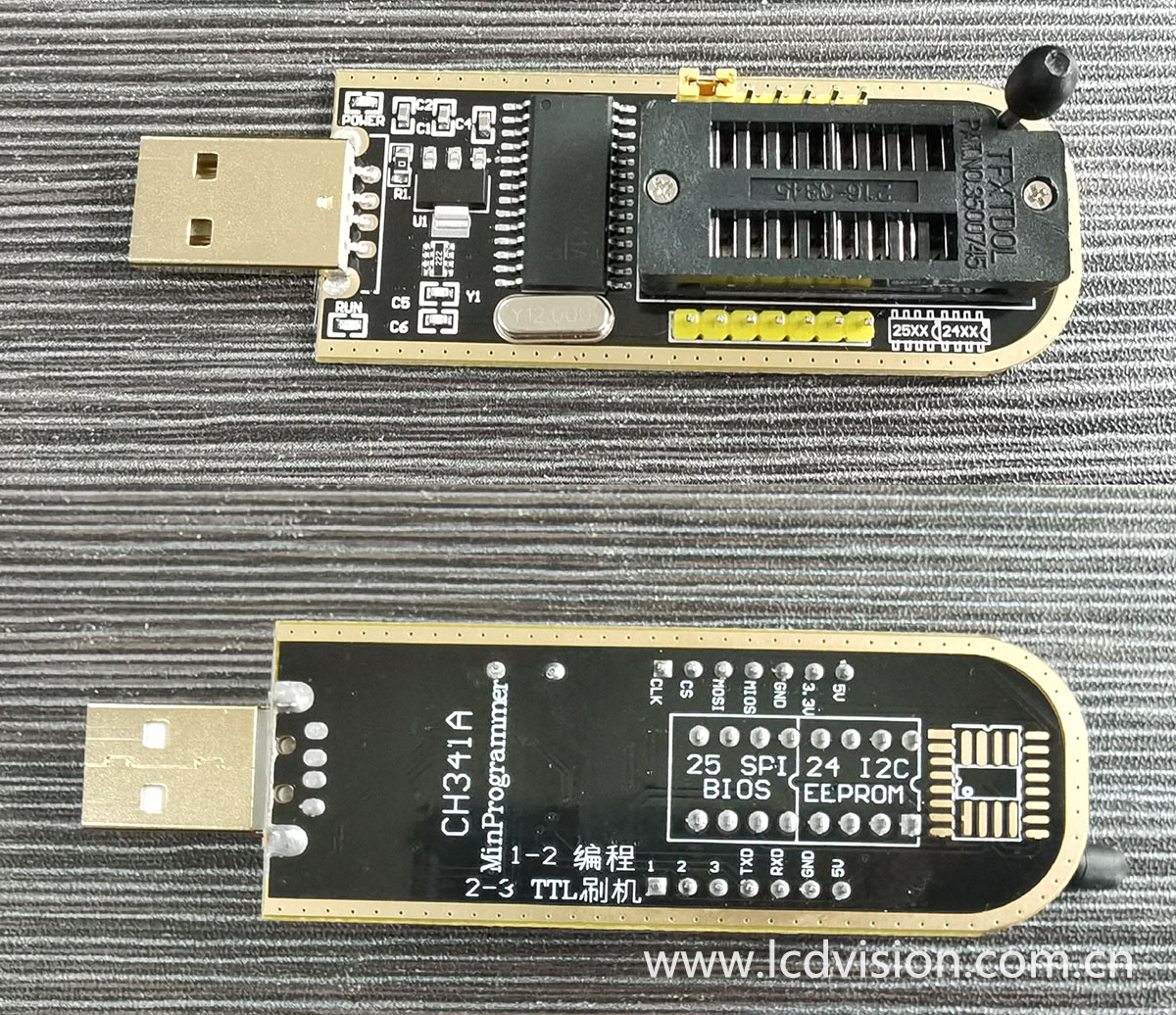

工具：CH341A，這個工具很容易獲取，用戶可以自行在網上采購到，這個工具如何使用請參考商家提供的說明書及軟件。這種燒錄器一般輸出是3.3V電壓，和RA8889的開發板芯片電壓相匹配，這點請用戶在使用前提前確認，以防燒毀。我買到的樣品參考：

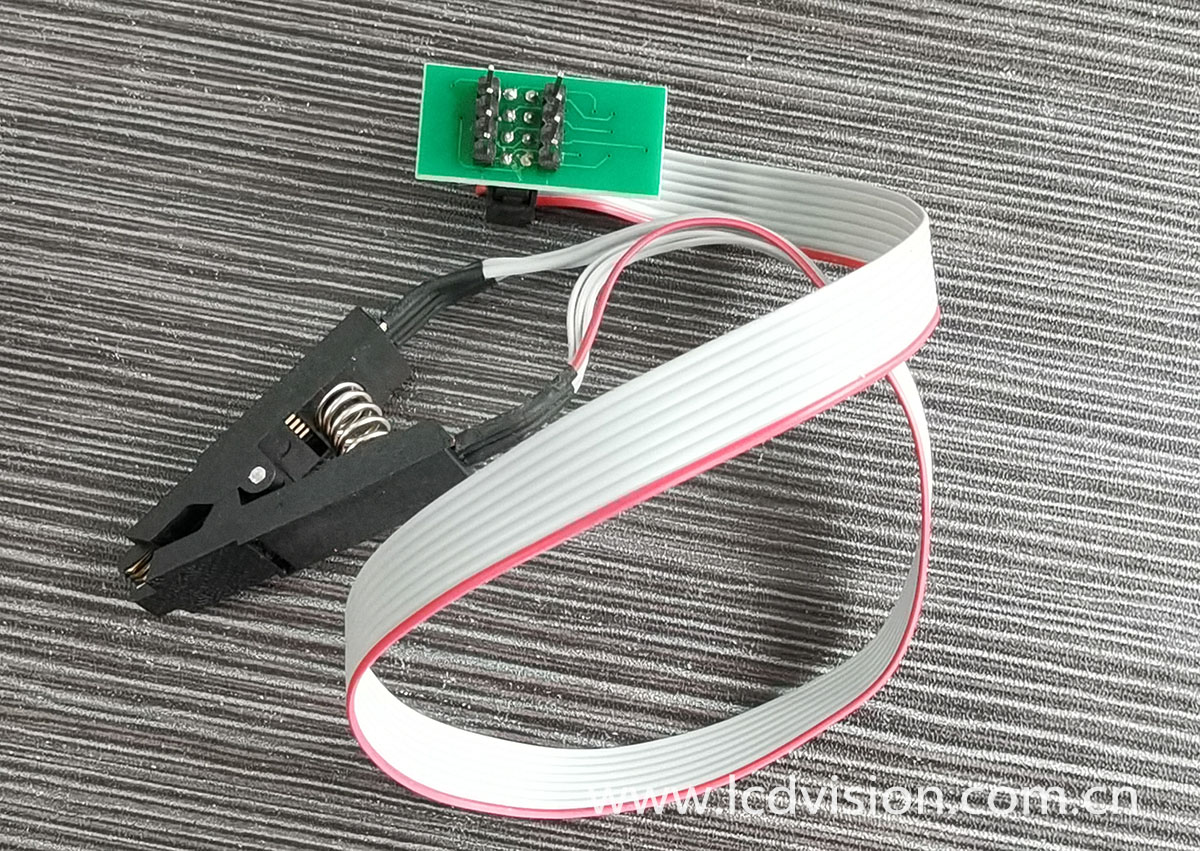

同時商家配套供應的線夾：

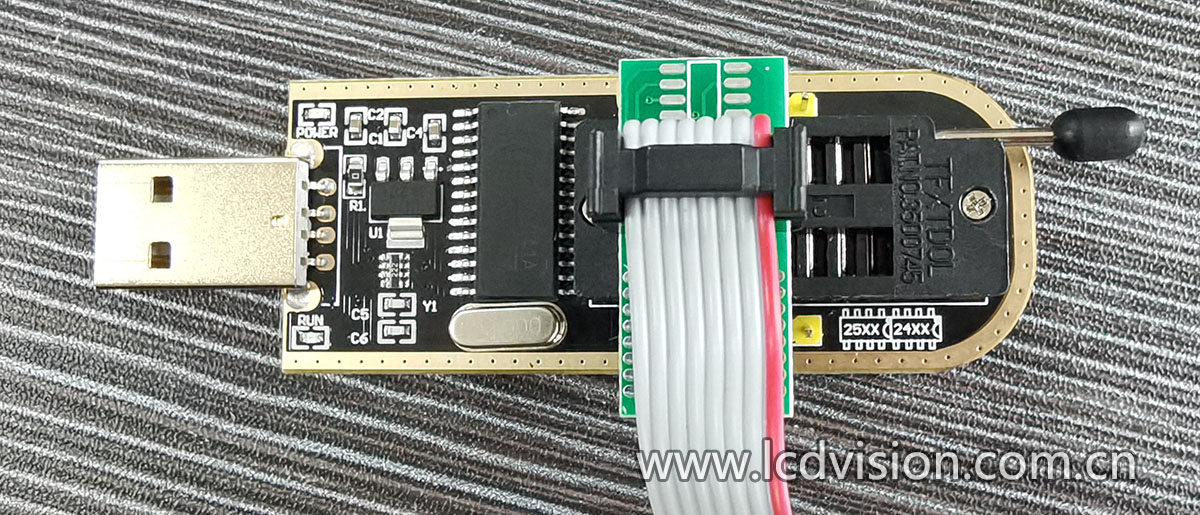

線夾連接方法，選擇25 SPI系列：

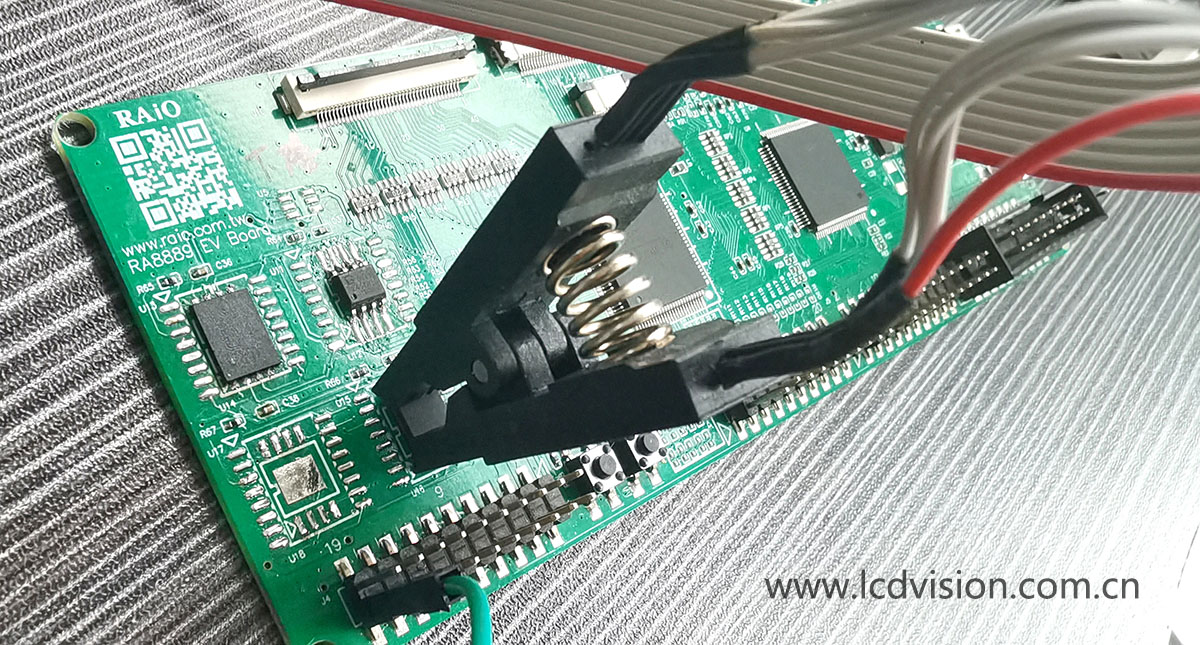

這條線夾夾注SOP8還還是比較容易，夾之前確保紅色線對準FLASH芯片的第1腳：

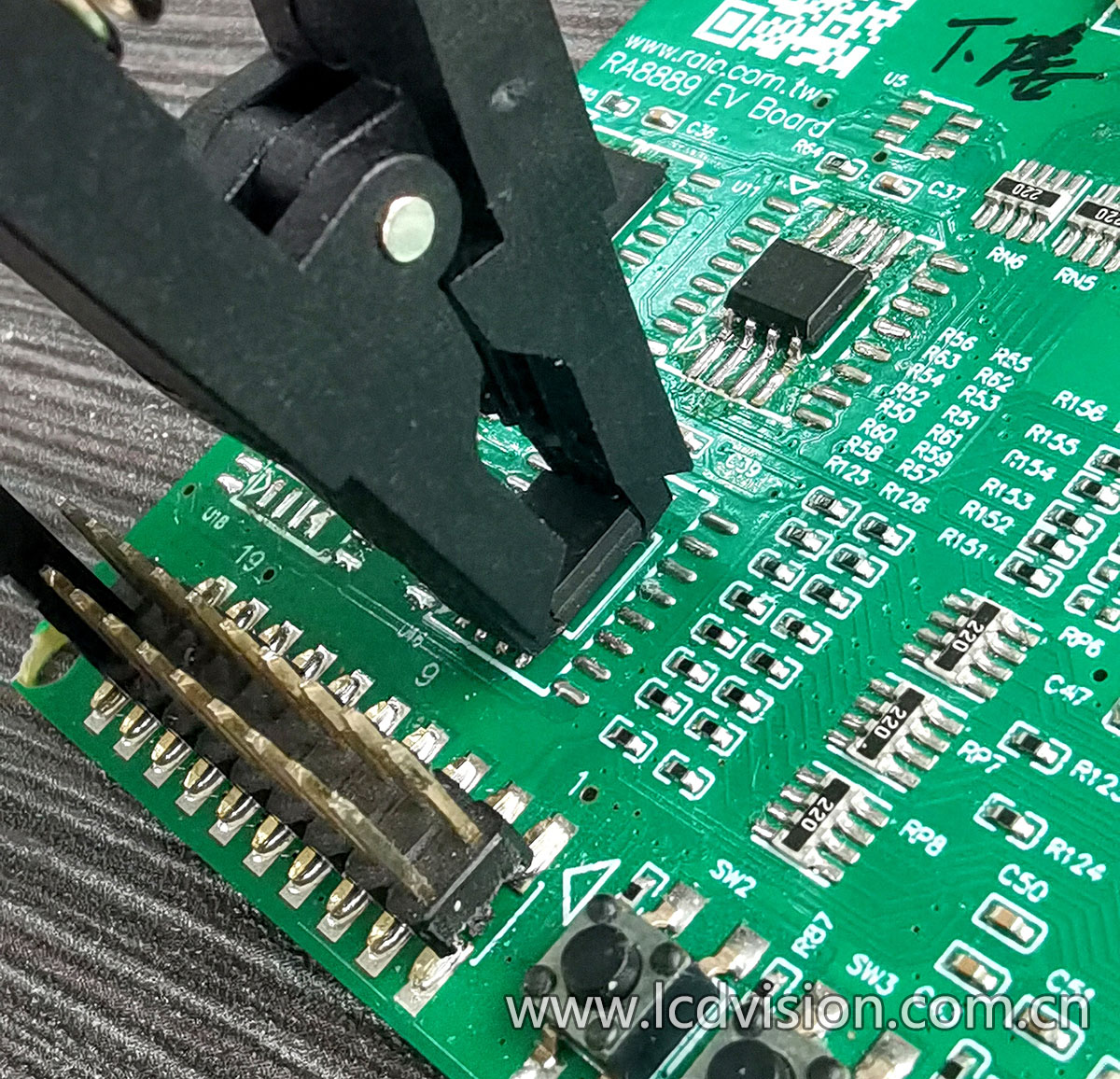

最后檢查一下確保夾住，剛好扣住芯片本體：

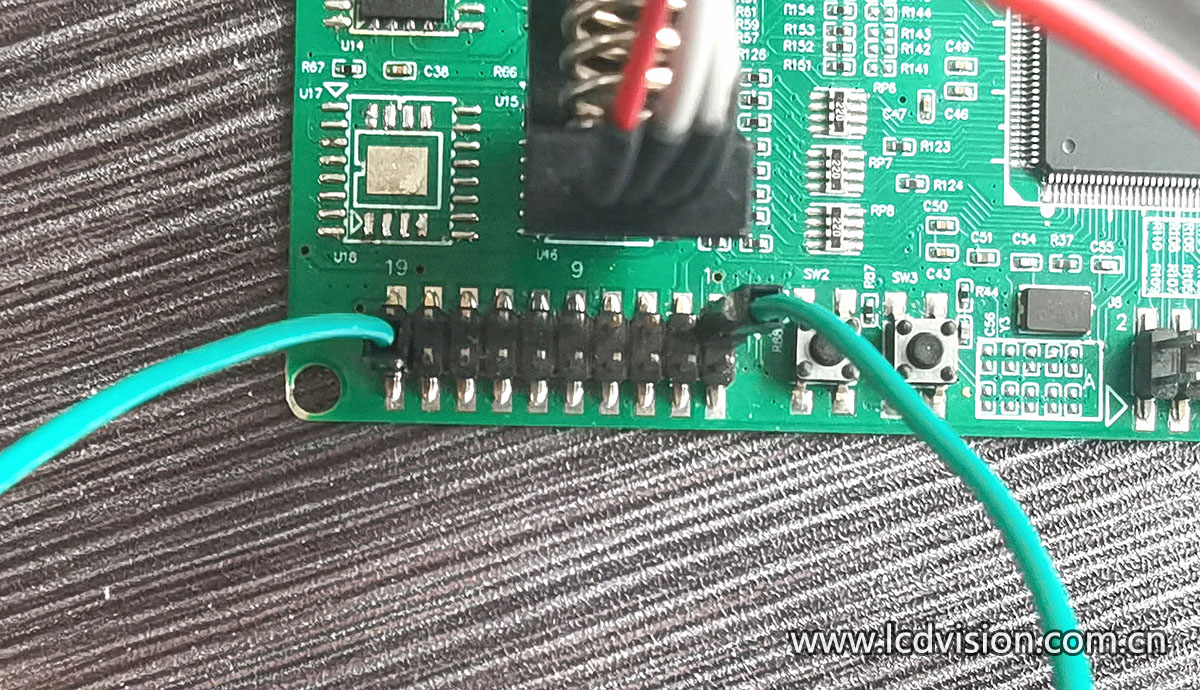

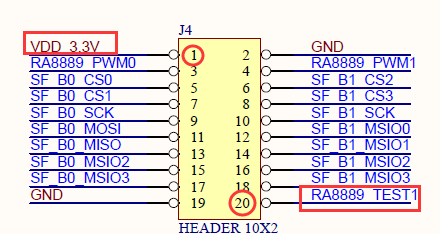

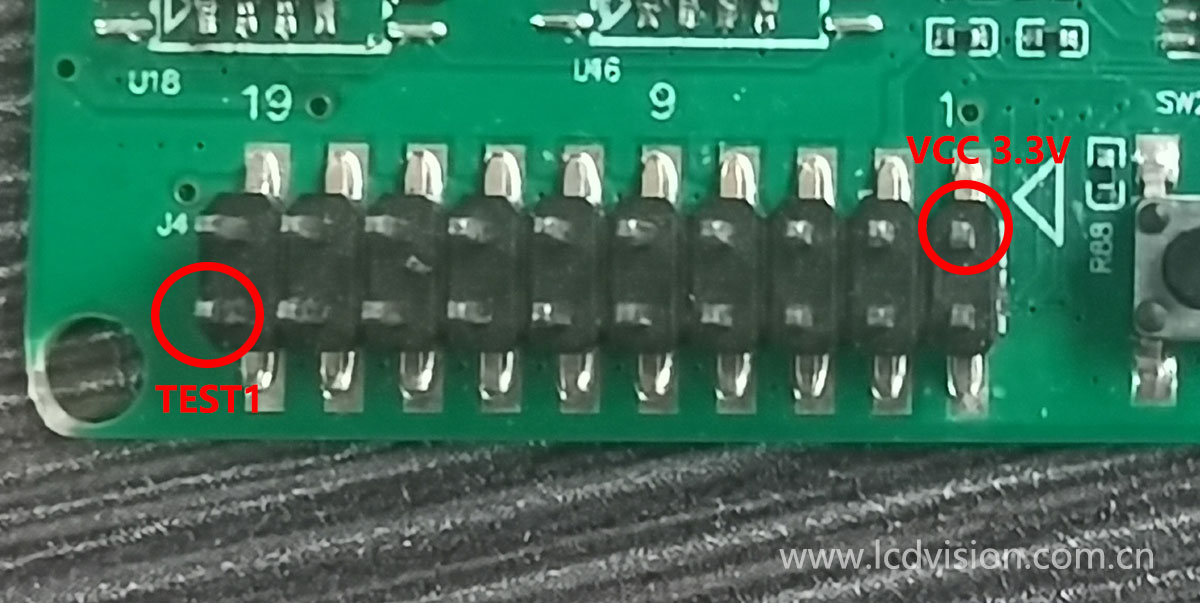

另外，需要一條跳線，將TEST1與VCC 3.3V短路：
TEST1接3.3V的作用是拉高后，RA8889與FLASH的連接腳就設定為高阻態，可將FLASH釋放出來給外部燒錄器使用：

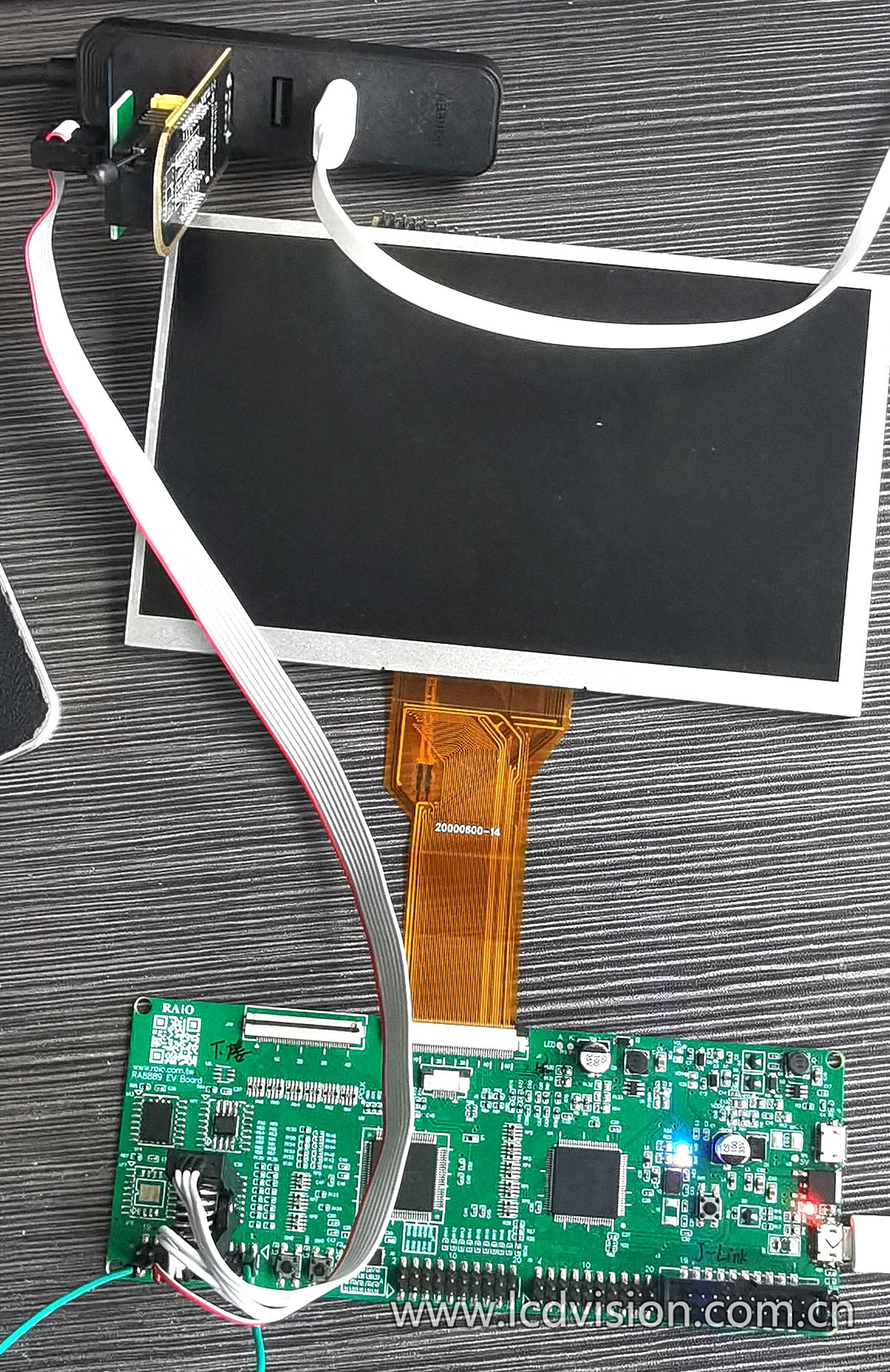

檢查接線無誤后，尤其要確認CH341A是否接對了，沒問題再將其插入USB（如果指示燈不亮請馬上拔掉USB電源并檢查正負極連接是否正確）。如果有連接液晶屏，那么RA8889開發板的USB線也要插上供電。這時候接線圖如下，會看到板上的指示燈亮起來：

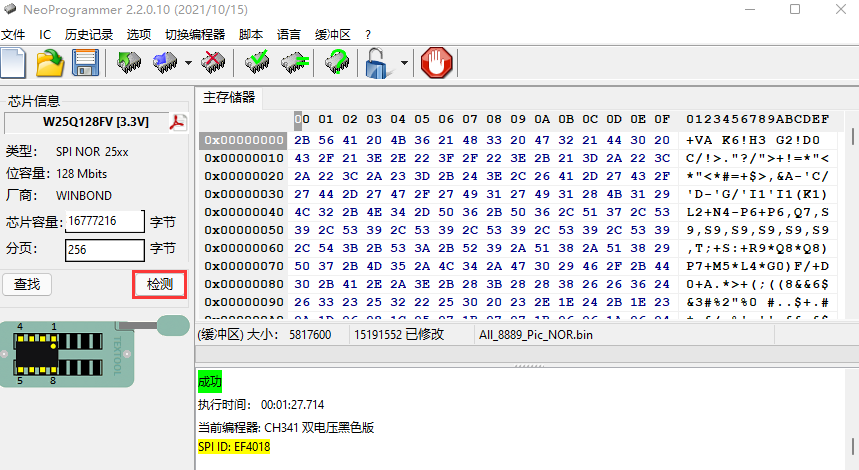

接下來打開燒錄器的燒錄軟件，推薦使用NeoProgrammer比較好用，這里簡單介紹一下。先選擇“檢測”自動查尋FLASH型號，如果查不到要檢查一下接頭是否對準，以及TEST1與3.3V是否接對。

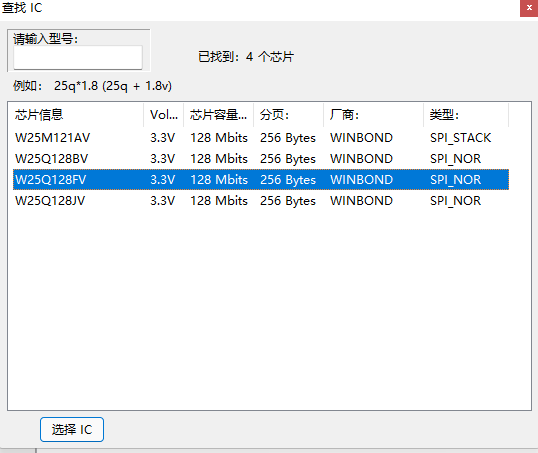

檢測到型號，選擇相應的：

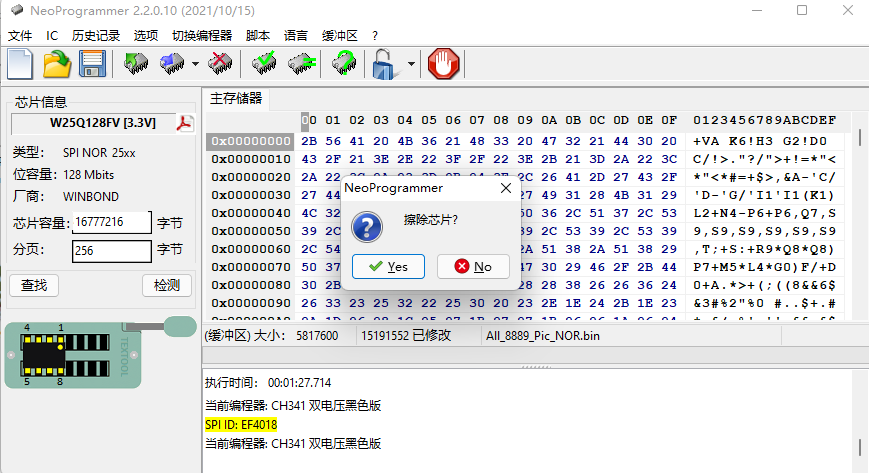

然后“擦除”：

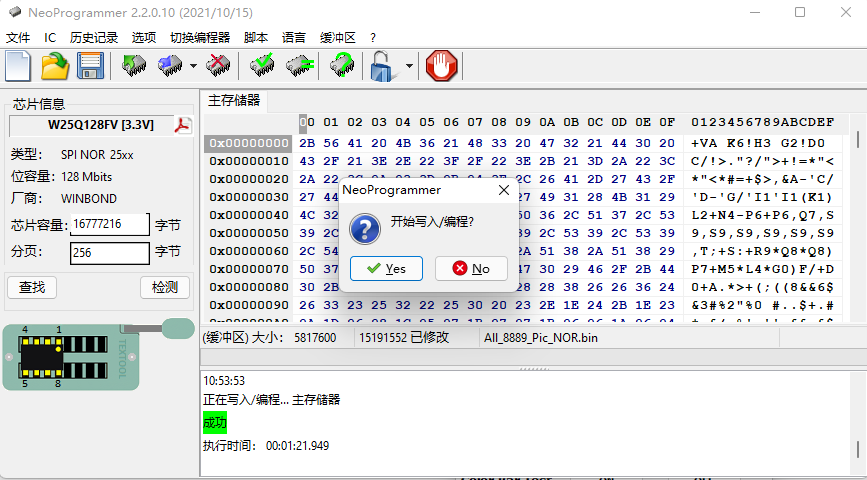

再選擇“寫入”：

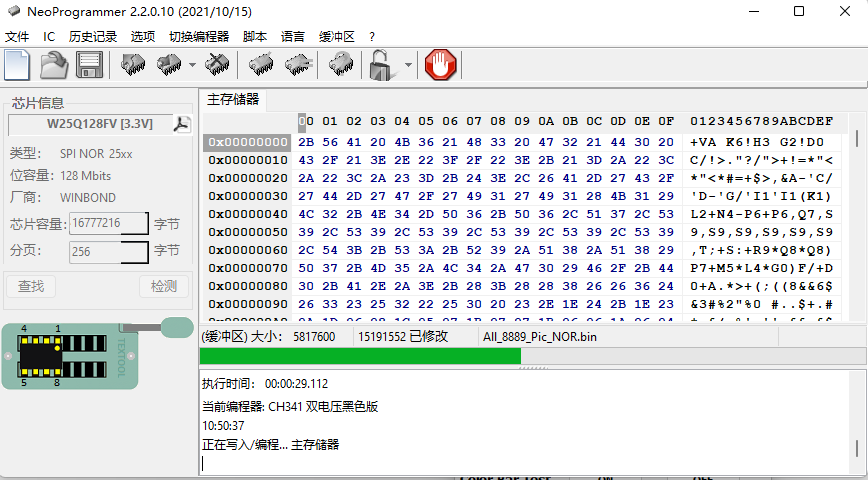

寫入中……

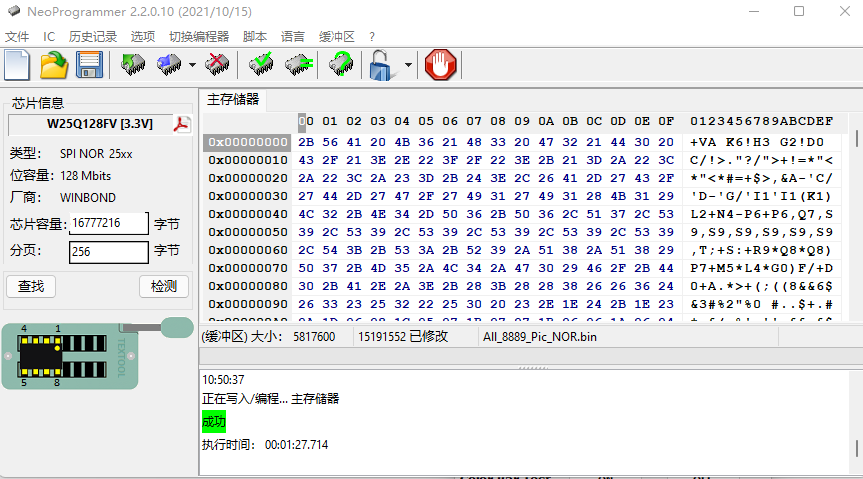

寫入成功：

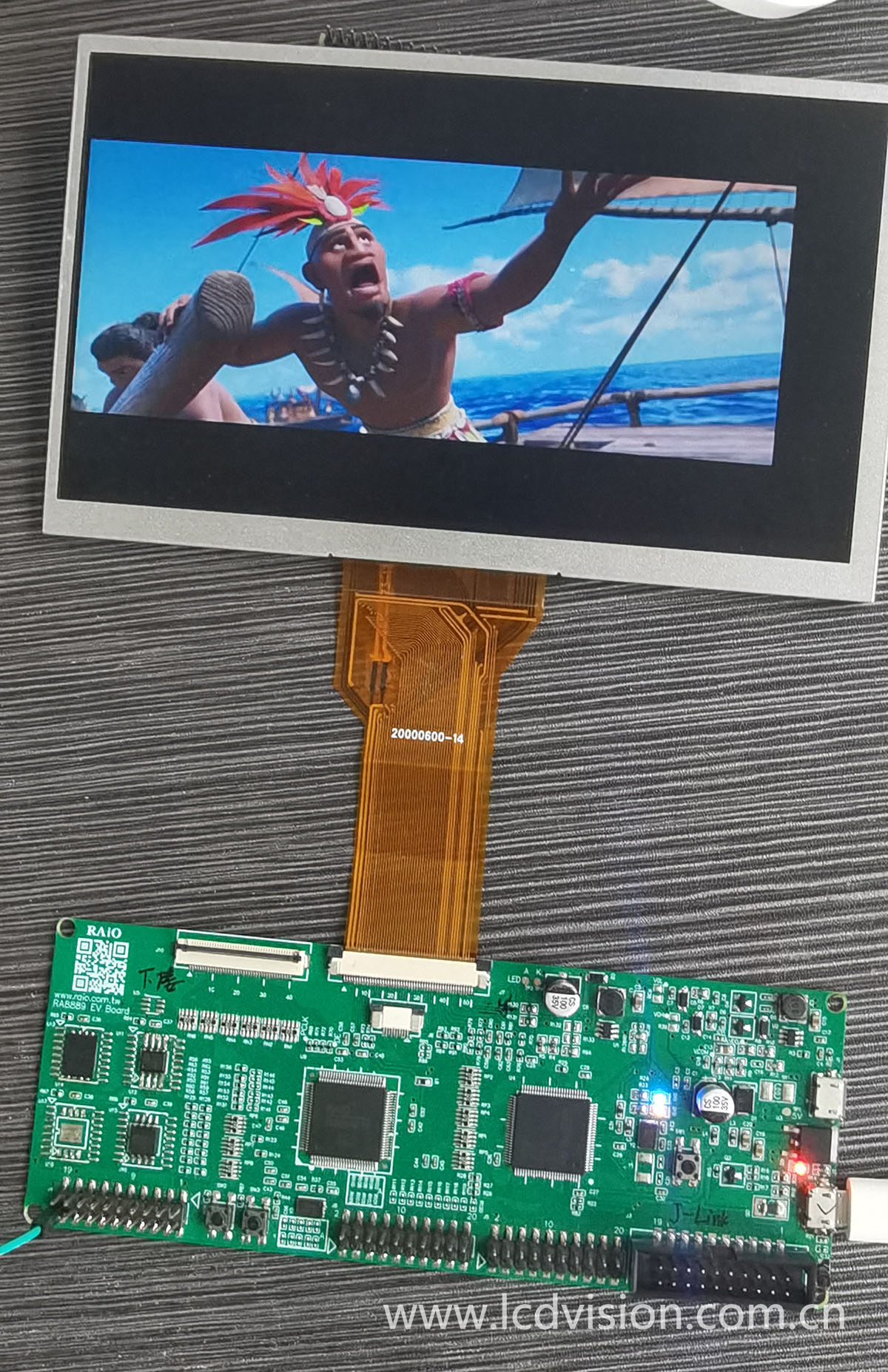

可以再選擇“校驗”確認一下，確認無誤后，取下燒錄夾和斷開TEST1的跳線，即可開始調用FLASH中的圖資顯示：
