TTL轉LVDS電路介紹
作者：david 發表日期：2021-03-19 來源：菱致電子 瀏覽：
本篇文章講解RAIO芯片輸出TFT信號如何轉為LVDS信號驅動液晶屏，轉換芯片選擇THC63LVD823B，可以支持單路TFT輸入單路LVDS輸出、單路TFT輸入雙路LVDS輸出等多種轉換。一、轉換模式選擇THC63LVD823B芯片有多種轉換模式，通過MODE1、MODE0引腳設定

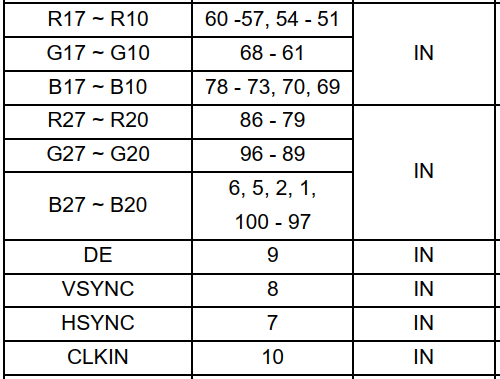

二、TTL輸入THC63LVD823B的R10~R17、G10~G17、B10~B17、R20~R27、G20~G27、B20~B27引腳為TFT信號輸入引腳，可以輸入兩組信號。單入模式時，MODE1=1，TFT信號接入R10~R17、G10~G17、B10~B17引腳。

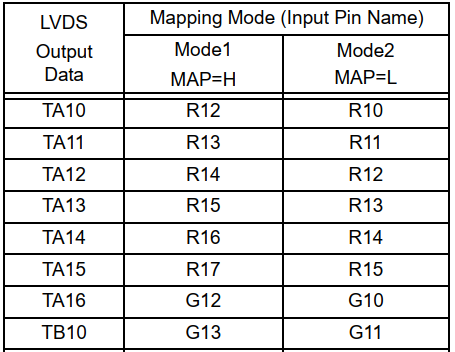

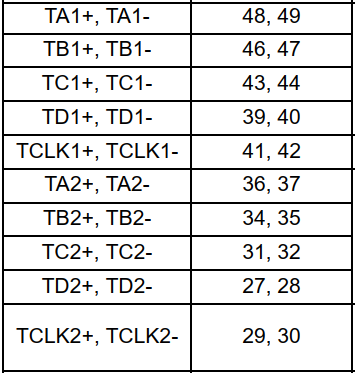

三、LVDS輸出輸出LVDS信號驅動18位色液晶屏還需要設定MAP引腳選擇TFTRGB信號的高6位還是低6位。

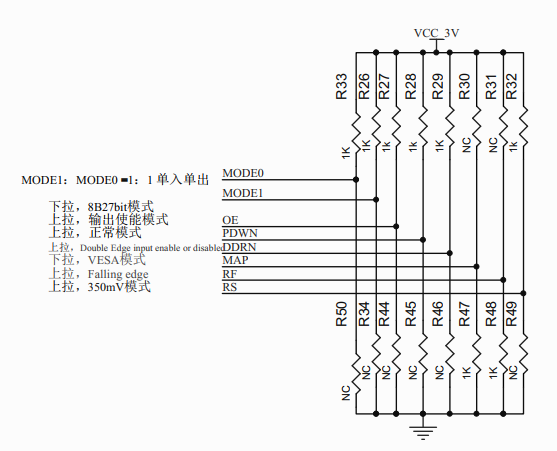

四、其他引腳配置OE=H:信號輸出使能PDWN=H：正常運行，L：斷電（所有輸出都是Hi-Z）DDRN:當單入雙出模式時 H：DDR（雙邊緣輸入）函數禁用。L：DDR（雙邊緣輸入）功能啟用RF:輸入時鐘觸發邊緣選擇。H：上升沿，L：下降沿RS:接輸入?yún)⒖茧妷?br />
