首頁 > 產品分類 > RAIO瑞佑 > STN控制驅動芯片 > 產品詳情

  • ●最大控制分辨率：144*65
  • ●MCU接口：4/8位 6800/8080/SPI
  • ●內建顯存：1170B+450B
  • ●內建字庫：簡體/繁體/日文
  • ●內建字體大?。?*8/8*16/16*16
  • ●按鍵掃描：4*5
  • ●Duty：1/65,1/55,1/49,1/33
  • ●倍壓：2X/3X/4X
  • ●工作電壓：2.7~3.6V
  • ●工作溫度：-40~85℃

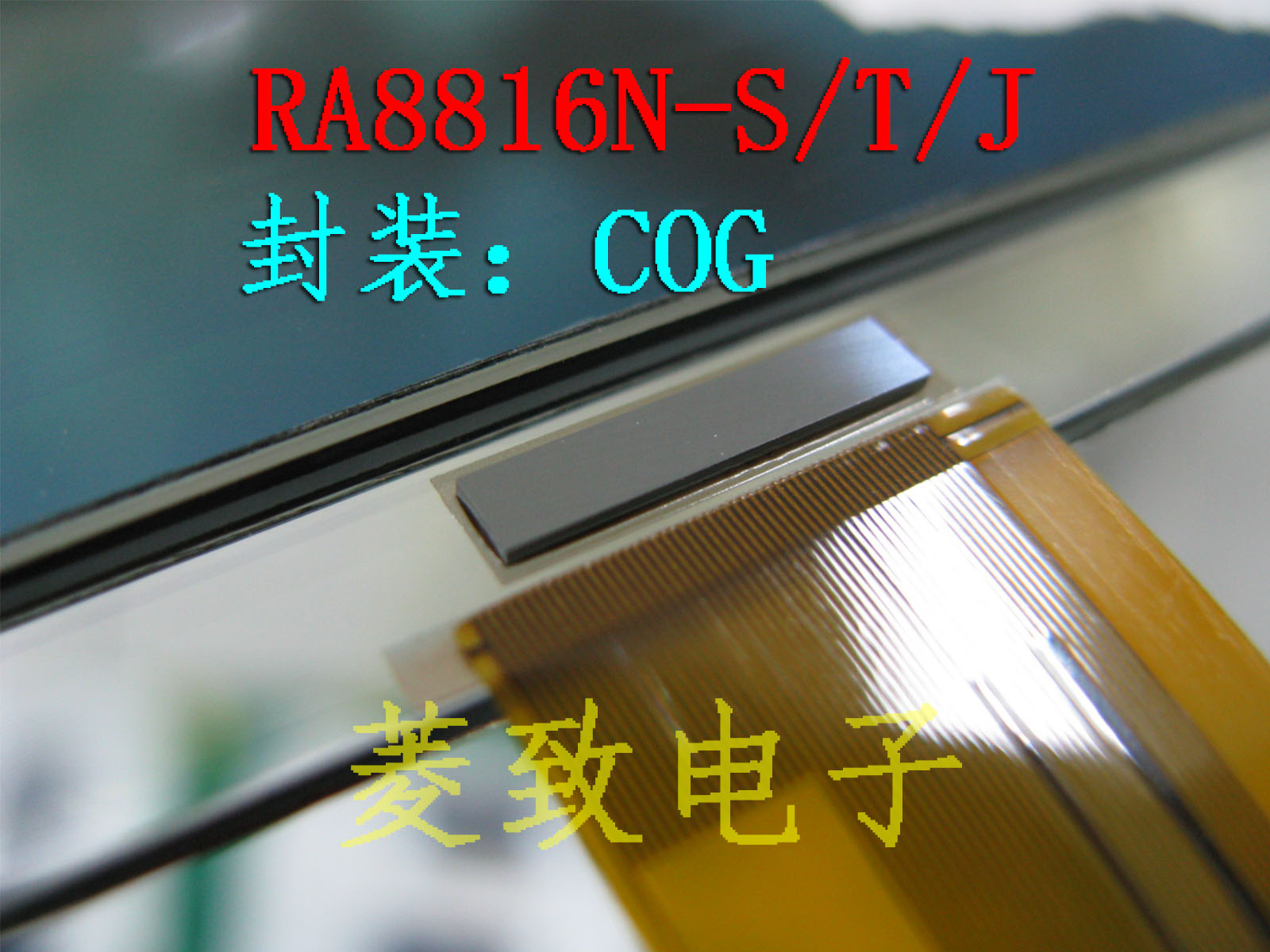

  • ●封裝：COG
  • ●包裝數量：520
  • ●生產狀態：量產中
    • 一、RA8816簡述：

    RA8816是一個中英文文字與繪圖模式的點矩陣液晶顯示(LCD)驅動控制器，內建字形碼，可以顯示中文字型、數字符號、英日歐文等字母，可支持到144x65的LCD Panel，RA8816支持8080/6800系列之MPU，提供4-Bit或8-Bit的數據總線接口，另外也支持SPI接口。

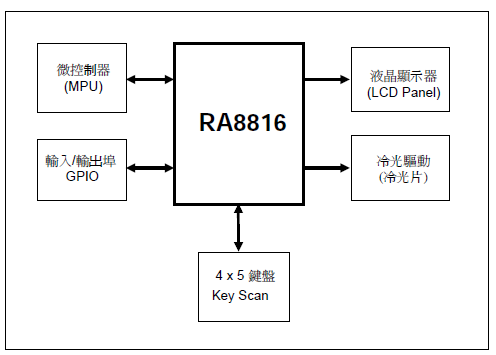

    二、RA8816硬件結構：




    三、RA8816主要特性：

      ●支持文字與繪圖兩種混和顯示模式
      ●支持8080/6800  8/4-bit MPU接口和SPI串行接口
      ●支持IIC同步串行接口
      ●內建256KB字型ROM:中文繁體字庫或簡體一級與二級常用字庫、英文、日文、ASCII、歐文--拉丁語系(Latin,Latin-extA,Latin-extB)
      ●支持ASCII8x8英文字型，8x16半角，16x16全角簡體中文或是繁體中文
      ●最大可支持144Segx65Com LCD面板:行x9個中文字(16x16字型)，或8行x18個英文字(8x8字型)
      ●內建1170Bytes顯示內存(Display RAM)以及450Byte的卷動Buffer
      ●支援BIG5或GB碼
      ●內建升壓電路2X~4X(Voltage Booster)、電壓調整電路(Voltage Regulator)、電壓隨耦電路(Voltage Follower)
      ●支援1/65Duty，1/9~1/5 Bias的Panel
      ●8根通用I/O腳位
      ●內建4x5鍵盤掃描接口(KeyScan)
      ●支持水平及垂直卷動功能
      ●內建256Byte SRAM可自行造字
      ●內建冷光片驅動充放電訊號電路
      ●內建32-Steps亮度調整控制
      ●內建RC振蕩器
      ●電源操作范圍：2.7~3.8V
      ●包裝:Gold Bump Die

    四、產品說明：

    RA8816N-S：內建簡體中文字庫
    RA8816N-T：內建繁體中文字庫
    RA8816N-J：內建日文字庫
