RA88xx系列畫布參數的設置
作者：david 發表日期：2020-09-16 來源： 瀏覽：
- 關于畫布的初始化設置在RA887x.C文件的RA8876_Initial();中
（一）

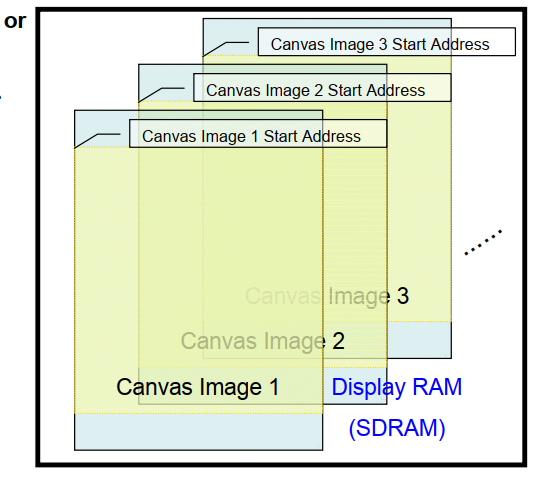

其中關于[Canvas Image]的設定為規劃記憶體區域，做為RA8876/RA8877的寫入圖層，[Canvas Image]可以規劃為一個或多個區域：

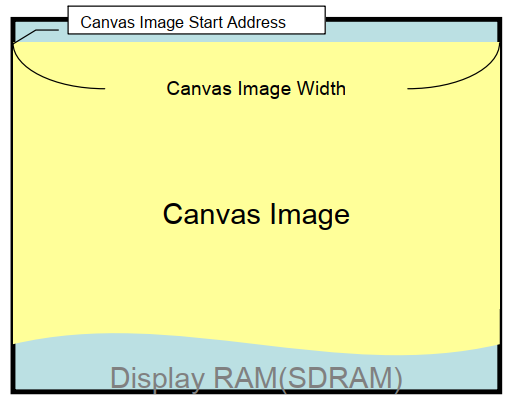

[Canvas Image Start Address](REG[50h]~[53h])設定此寫入圖層在Display RAM(SDRAM)的起始位址。
Canvas Image Width (REG[54h]~[55h])設定此圖層的寬度。
（二）

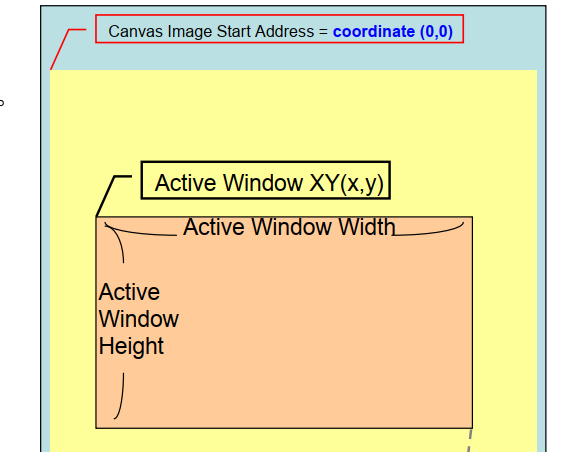

[Active Window] :在圖層范圍內，規劃一個區域執行寫入操作。(寫入動作:Write/Draw/...等。 )
[Active Window XY] (REG[56h]~[59h]) ：設定[Active Window]的起始座標。
[Active_Window_Width&Height] (REG[5Ah]~[5Dh])： 設定[Active Window]的長寬大小。
函數設定之后可在圖中設定范圍內進行Draw等操作。
（三）

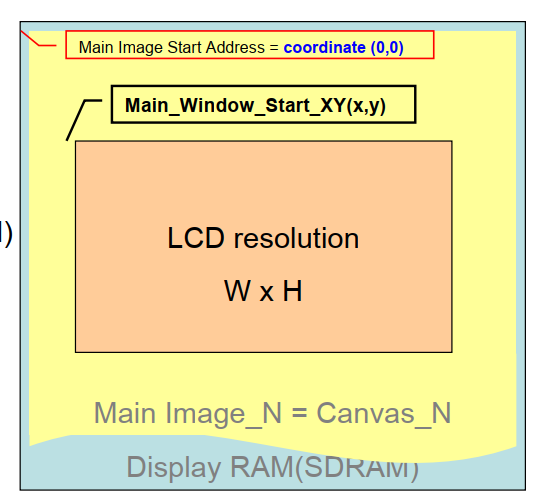

[Main Image] :選擇”顯示圖層”在Display RAM(SDRAM)的起始位址。及這個圖層的圖層寬度。
[Main Image Start Address] (REG[20h]~[23h]) 設定”顯示圖層”在Display RAM(SDRAM)的起始位址。
[Main Image Width] (REG[26h]~[29h])：設定”顯示圖層”的圖層寬度。
